二极管与门电路结构及逻辑符号

（1）电路结构

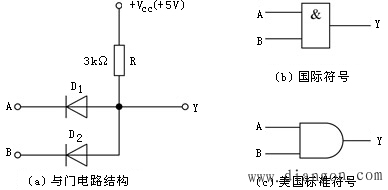

利用二极管的单向导电性可以组成二极管与门电路，电路结构如图1（a）所示，图1（b）、(c)所示的是与门的逻辑图形符号。

图1 二极管与门电路结构及逻辑符号

说明：门电路的逻辑图形符号都是通用的，即不管门电路的电路结构如何，只要逻辑门电路的逻辑功能符合相同的逻辑关系，其逻辑图型符号都相同。

（2）工作原理

设电路的工作电压V_CC=5V,A、B输入端的高低电平分别为U_IH=5V，U_IL=0V，二极管D₁、D₂的导通压降U_ON=0.7V。

①U_A=U_B=0V。此时二极管D₁、D₂都导通，由于二极管正向导通时的钳位作用，U_Y=0.7V。

②U_A=0V，U_B=5V。此时二极管D₁导通，由于钳位作用，U_Y=0.7V，D₂受反向电压而截止。

③U_A=5V，U_B=0V。此时D₂导通，U_Y=0.7V，D₁受反向电压而截止。

④U_A=U_B=5V。。此时二极管D₁、D₂都截止，U_Y=V_CC=5V。

把上述分析结果归纳起来列入表1中，很容易看出它实现如下逻辑运算：

如果采用正逻辑，其逻辑真值表如表2所示。

说明：相同逻辑关系的逻辑门电路，它们的逻辑真值表也相同。逻辑真值表反应的是逻辑变量之间的逻辑关系。

增加一个输入端和一个二极管，就可变成三输入端与门。按此办法可构成更多输入端的与门。
