PLD器件的基本结构

1。可编程逻辑器件（简称PLD）的基本结构如图1所示,是由与阵列和或阵列、再加上输入缓冲电路和输出电路组成的，其中输入缓冲电路可产生输入变量的原变量和反变量，并提供足够的驱动能力。

(a)

(b)

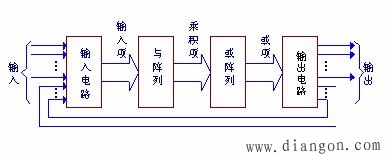

图1 (a) PLD的基本结构框图(b)输入缓冲电路

PLD器件中连接的习惯画法:

固定连接 编程连接 不连接

(连通) (被擦除)

图2 PLD的连接表示法

PLD器件图中“与”门、“或”门的画法与传统画法不同，例如3个输入端的与门、或门画法表示在图3。

图3 PLD器件图中“与”门、“或”门的画法
