不对称三相电路例题

例1 相序指示器的原理图如图4.14（a）所示，其中。如果把电容C所接的一相指定为U相，试说明如何根据两只白炽灯的不同亮度来确定其余两相。

解 设，则中点电压为

白炽灯的相电压分别为

可见，，正如图4.14（b）所示。因此，较亮的灯接入的是V相，较暗的是W相。

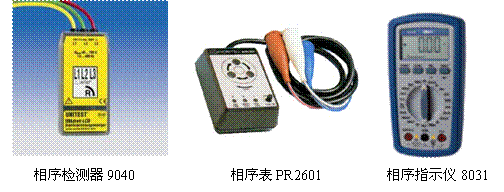

下面是工业上常用到的相序仪。

例2 在Y-Y接对称三相电路中，如U相负载短路和断路，试分析这两种情况下负载相电压的变化情况。

解 （1） U相负载短路，如图4.15（a）所示。

设，此时负载中点直接与U端相连，故中点电压为

负载相电压分别为

同样的结果也可由位形图得出，如图4.15（b）所示。可见，当一相负载短路时，其它两相负载相电压升高为正常电压的倍。

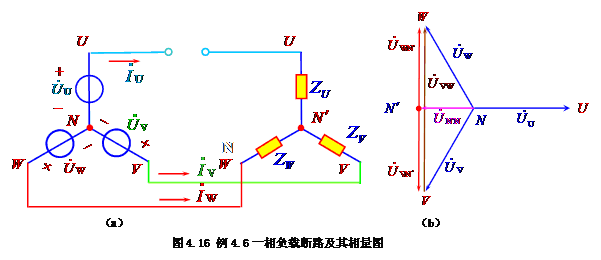

（2）U相负载断路，如图4.16（a）所示。

此时V相与W相负载阻抗串联，线电压作用于其上，故负载相电压分别为

画出位形图，如图4.16（b）所示，同样可以得出相同的结果。可见，当一相负载断路时，其余两相负载相电压为正常电压的倍。
