三相交流电路相序的测量方法

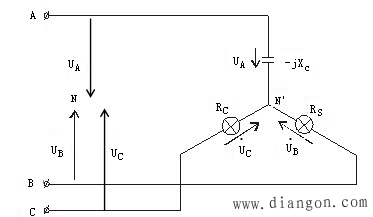

图1为相序指示器电路，用以测定三相电源的相序A、B、C（或U、V、W）。

它是由一个电容器和两个电灯联接成的星形不对称三相负载电路。如果电容器所接的是A相，则灯光较亮的是B相，较暗的是C相。相序是相对的，任何一相均可作为A相。但A相确定后，B相和C相也就确定了。

为了分析问题简单起见，设X_C＝R_B＝R_C＝R，_A＝U_p∠0°

则

＝U_p(-0.3－j1.466)＝1.49∠-101.6°U_p

＝Up(-0.3＋j0.266)＝0.4∠-138.4°Up

由于'_B＞'_C，故B相灯光较亮。
