80C51单片机多机通信原理_多机通信硬件连接图

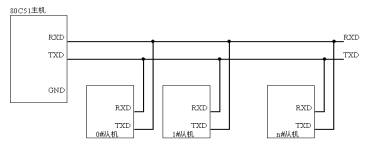

图1 多机通信硬件连接图
① 主机向各从机发送地址，此时TB8=1（表示发送的是地址），由于各从机在初始化时SM2=1，所以此时SM2=1，RB8=1（从机接的第9位数据，即主机的TB8），从而各从机都会把接收到的地址送入SBUF。
② 各从机把接收到的地址与本机地址比较：
不相等，则SM2=1（保持不变）；相等，则SM2=0，并把接收到的地址返回主机。
③ 主机接收到返回地址后，与发送的地址进行比较（即核对），不相等，则重新从①开始；相等转④。
④ 主机向各从机发送数据，此时TB8=0，由于相等的那一台从机的SM2=0，从而会把接收的数据送入SBUF，除此以外的各从机，由于SM2=1，TB8=0，从而不会把接收到的数据送入SBUF。即相当于主机只与地址相符的那一台从机通信。
在工控系统（尤其是多点现场工控系统）设计实践中，单片机与PC机组合构成分布式控制系统是一个重要的发展方向。子系统与子系统可以平等信息交换，也可以有主从关系。
分布式控制系统结构图如图2所示。

图2 分布式控制系统结构
在分布式系统的各子系统中，控制器可完全由计算机代替。子系统中单片机是分布式控制系统的优选机型。这样计算机与单片机的通信就显得愈来愈重要，利用PC机配置的异步通信适配器，可以方便地完成PC与80C51单片机的数据通信。PC机和单片机串行通信硬件连接如图1所示。

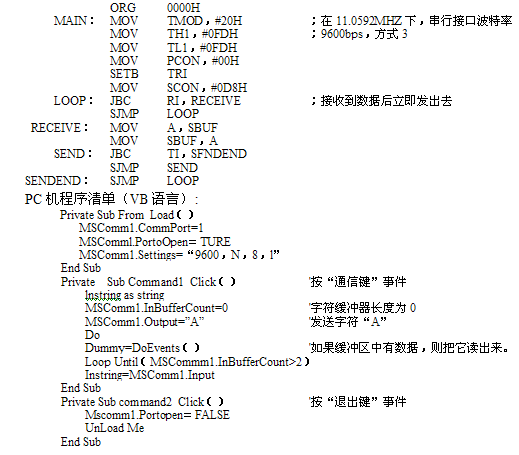

近年来，采用微机与多台单片机构成的小型测控系统越来越多。它既利用了单片机的价格低、功能强、抗干扰能力强、灵活性好和面向控制等优点，又利用操作系统Windows的高级用户界面、多任务、自动内存管理等特点。①单片机主要进行实时数据采集和预处理，然后通过串口将数据传给微机。②微机对这些数据进行进一步处理。例如，求方差、均值、动态曲线与计算给定、打印输出的各种参数等。这里以1台PC机和1台单片机为例给出单片机与微机的通信过程。微机通过发送字符，单片机接收到数据后立即通过串口发回此数据并在微机的CRT上显示该字符。计算机软件可以利用VB、VC、Delphi等开发平台。
如果用户要进行串行通信，可以调用Windows的API应用程序接口函数，但其使用较为复杂。而使用Microsoft Visual Basic通信控件（MSComm）却可以很容易的解决这一问题。VB提供一个名为MSComm32.OCX的通信控件，

例，将例改用C语言编程，流程图如图，参考程序如下：

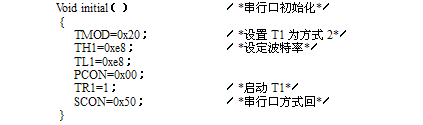

1号、2号机T1初始化子程序如下：

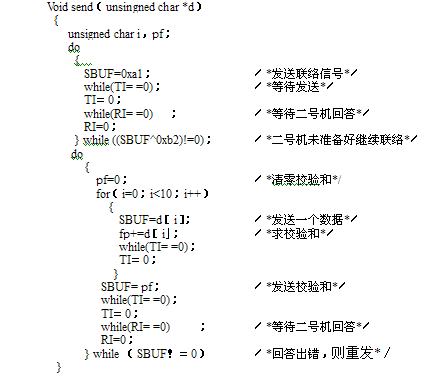

一号机发送子程序如下：

二号机接收子程序如下：
