电流继电器是反映电流变化的继电器，它的吸引线圈匝数少，线径粗。能通过较大的电流，使用时与负载串联。 电压继电器是反映电压变化的继电器，它的吸引线圈匝数多，线径细。使用时与电源并联。
1、电流继电器
电流继电器 主要用于过载及短路保护。
电流继电器的线圈串联接入主电路， 其线圈匝数少、导线粗、阻抗小， 用来感测主电路的电流，触点接于控制电路，为执行元件。
电流继电器反映的是电流信号，常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器用于欠电流保护，在电路正常工作时，欠电流继电器的衔铁是吸合的， 其动合触点闭合，动断触点断开。 只有当电流降低到某一整定值时，衔铁释放，控制电路失电，从而控制接触器及时分断电路。
过电流继电器在电路正常工作时不动作，整定范围通常为额定电流的 1.1 ～ 3.5 倍。当被保护线路的电流高于额定值，并达到过电流继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，从而控制接触器及时分断电路，对电路起过流保护作用。

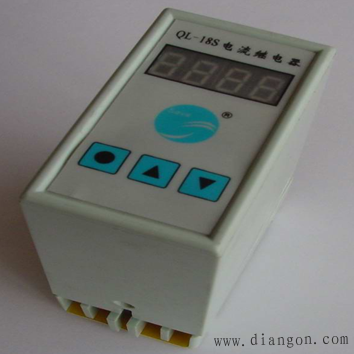

过流继电器外形图 欠流继电器外形图
2、电压继电器
电压继电器反映的是电压信号。它的线圈并联在被测电路的两端，所以匝数多、导线细、阻抗大。
电压继电器用于电力拖动系统的电压保护和控制。其线圈并联接入主电路，感测主电路的电压；触点接于控制电路，为执行元件。
按吸合电压的大小，电压继电器可分为过电压继电器和欠电压继电器。
过电压继电器用于线路的过电压保护，， 当被保护的电路电压正常时衔铁不动作，当被保护电路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合，触点机构动作，控制电路失电，控制接触器及时分断被保护电路。
欠电压继电器用于电路的欠电压保护，其释放整定值为电路额定电压的 0.1 ～ 0.6 倍。当被保护电路电压正常时衔铁可靠吸合，当被保护电路电压降至欠电压继电器的释放整定值时衔铁释放，触点机构复位，控制接触器及时分断被保护电路。
中间继电器外形图
中间继电器实质上是一种电压继电器。它的特点是触点数目较多，电流容量可增大，起到中间放大 ( 触点数目和电流容量 ) 的作用。
继电器的型号含义和电气符号如下图所示。

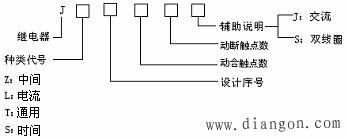

(a) 型号含义

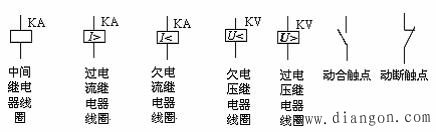

(b) 电气符号
继电器的型号含义和电气符号 |
