差放的四种接法

时间：2023-03-11作者：佚名

	（一）双端输入单端输出：

		1、静态输出直流电压不为零。 2、差模电压放大倍数为双端输出电路的一半。




		3、电路温漂和KCMR 指标低于双端输出电路。




		当满足（Rs1 rbe1) << 2(1 β)Re 时，


		结论：
		结论：	单端输出差放电路，增大Re可减小共模放大倍数；用恒流源电路来代替Re，可以大大降低Auc ，并提高共模抑制比。

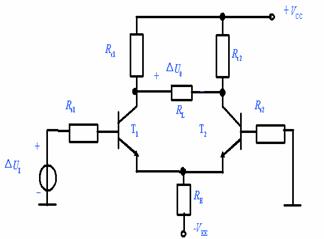

（二）单端输入双端输出

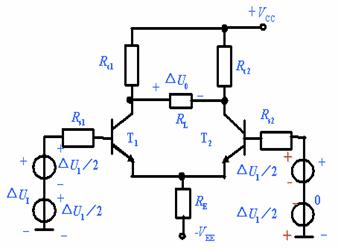

所谓单端输入，是指将输入端中一端接地。原来信号分为一个共模信号和一对差模信号。

差放的四种接法

差放的四种接法

输出信号也由两部分组成：

ΔUO＝ ΔUId.Aud ΔUIC .Auc ΔUI.Aud 0.5 ΔUI .Auc

双端输入双端输出的共模电压放大倍数Auc在理论上等于零，即 Auc = 0
差模放大倍数：

差放的四种接法

差放的四种接法

差模输入电阻：

Rid = 2(Rs rbe)

输出电阻：

Ro = 2Rc

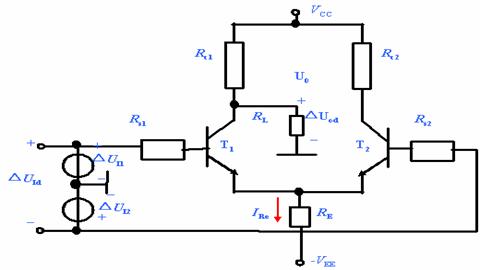

（三）单端输入单端输出

这种接法特点是它比单管基本放大电路具有较强的抑制零漂能力，而且可根据不同的输出端得到同相和反相关系。可与双端输入、单端输出电路等效。

差放的四种接法

Rid = 2(Rs rbe) Ro = RC

差放的四种接法

总结：

1、差动放大电路电压放大倍数与输出形式有关，只要是双端输出，它的差模电压放大倍数与单管放大电路相同；如为单端输出，它的差模电压放大倍数是单管基本电压放大倍数的一半。
2、输入电阻都是相同的，均为2(Rs rbe)。
双端输出Ro = 2RC; 单端输出Ro = R
