rs485通讯接口_RS-485接口示意图

RS－485是RS－422A的变型。RS－422A用于全双工，而 RS－485则用于半双工。RS－485是一种多主发送器标准，在通信线路上最多可以使用32对差分驱动器/接收器，如图所示。如果在一个网络中连接的设备超过32个，还可以使用中继器。传输线采用差动信道，所以它的干扰抑制性极好，又因为它的阻抗低无接地问题，所以传输距离可达120m，传输速率可达1Mbps。

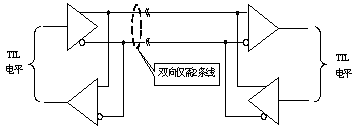

图 RS－485接口示意图
RS－485是一点对多点的通信接口，一般采用双绞线的结构。普通的PC机一般不带RS－485接口，因此要使用RS－232C/ RS－485转换器。对于单片机可以通过芯片MAX485来完成TTL/RS－485的电平转换。
