用PLD实现数字系统的基本过程

时间：2023-03-11作者：佚名

数字系统由许多子系统或逻辑模块构成的。在这些系统芯片中，专有集成电路ASIC是一种由用户定制的集成电路。根据制造过程的不同可以分为两大类：全定制和半定制。

PLD芯片作为可编程逻辑器件的半定制芯片，其内的硬件和连线资源由制造厂生产好,用户借助自动化软件和编程器,按图1所示的过程，进行设计与编程，实现所希望的数字系统。

用PLD实现数字系统的基本过程

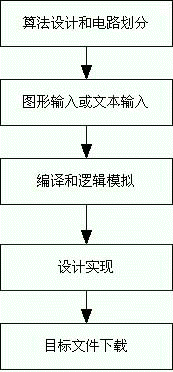

图1 用PLD实现数字系统的基本过程

图2给出了PLD基本分类情况

　　用PLD实现数字系统的基本过程

图2 PLD基本分类
