晶体管非门电路结构及逻辑符号

（1）电路结构

利用三极管的开关作用可以组成非门电路，如图1（a）所示，图1（b）、（c）所示为与门的逻辑图形符号。非门又称反相器。

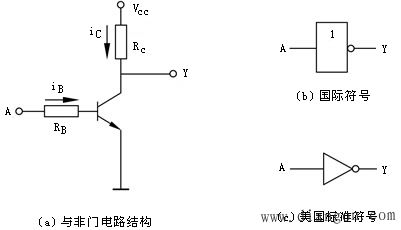

图1 晶体管非门电路结构及逻辑符号

（2）工作原理

设电路工作电压V_CC=5V,输入信号为 5V或0V。此电路只有以下两种工作情况。

①U_A=0V。此时三极管的发射结电压小于死区电压，满足截止条件，所以管子截止，U_Y=V_CC=5V。

②U_A=5V。此时三极管的发射结正偏，管子导通，只要合理选择电路参数，使其满足饱和条件i_B≥I_BS，则管子工作于饱和状态，U_Y≈0V。

把上述分析结果归纳起来列入表5-1-5中，很容易看出它实现如下逻辑运算：

Y=

(1)

非逻辑真值表见表2。
