配电变压器防雷接地线要求

口诀：

防雷要装避雷器，高压低压都必须。

三点一起共接地，防止反击作用起。

注意牢固常运行，平时维护要及时。

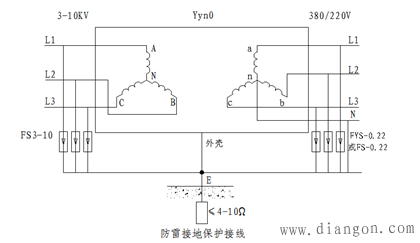

说明：3～10KV配电变压器应用避雷器作保护。保护装置应尽量靠近变压器装设，其避雷器接地线应与变压器低压侧中性点及金属外壳连接在一起，如下图所示。“三点一起共接地”即指此。

这样，当避雷器放电时，作用在变压器一、二次绕组以及外壳之间的过电压只是避雷器的残压（避雷器放电时两端的电压）。若是三点分开接地，那么变压器绝缘介质上受到的过电压除避雷器残压外，还要加上雷电流通过接地装置电阻时引起的电压，增加绝缘击穿的危险性。

其接地电阻值对100KVA及以上的变压器不应大于4Ω，对于小于100KVA的变压器应不大于10Ω。

多雷地区3～10KV、Yyn0接线的配电变压器，宜在低压侧也装设一组避雷器，以防止“反变换过电压”和低压侧雷电侵入波击穿高压绝缘。
