对称三相正弦电压

1. 对称三相正弦交流电概念：

三个幅值相等、频率相同和相位依次相差120°的正弦交流电叫做对称三相交流电。

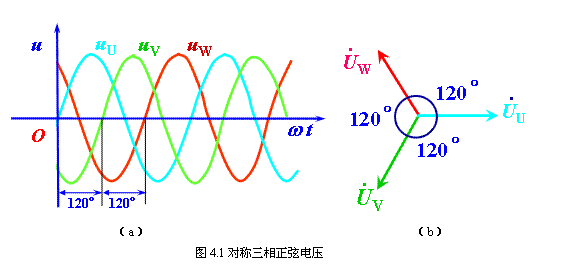

对称三相正弦交流电压分别表示为：，其波形如图。

2. 解析式

（1）

3.相量表示：

（2）

相量图如图（b）所示。

4. 三相电压关系：

① 相量和：

② 瞬时值之和：

5. 相序：

① 相序：三相电源中，各电压到达零值（或最大值）的先后顺序称为相序。

② 正序： U相超前V相，V相超前W相，W相超前U相的顺序称为正序。

③ 负序： U相超前W相，W相超前V相，V相超前U相的顺序称为负序。

工程上通常以黄、绿、红三种颜色来标志U、V、W三相。
