叠板机的工作原理

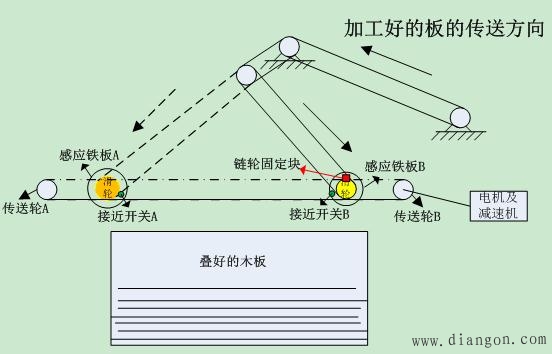

　　叠板机的主要系统如下图：

　　说明：

　　1、电机通过皮带和减速机连接，减速机的输出通过链轮和传送轮A、传送轮B进行连接，并且链轮和滑轮做固定，在链轮动作时，滑轮向左、向右滑动，把传送带上的木板叠好；

　　2、当传送带上的接近开关（没有画）感应到有木板时，电机开始工作；

　　3、当滑轮动作到左边，接近开关A感应到信号，给出停机命令，并且要求停机之后，还在接近开关A的感应范围内；

　　4、当传送带上的接近开关再次感应到有木板时，电机开始反转，从左边向右边移动，当接近开关B感应到信号时，停机，并且要求停机之后，还在接近开关B的感应范围内。
