继电保护测试仪差动保护试验操作方法图解

　　继电保护测试仪是一个新型的智能化测试仪器，它替代了以前用调压器和移相器组合而成的测试工具，具有体积小、重量轻、精度高、操作简单等特点。继电保护测试仪现已广泛运用于线路保护、主变差动保护、励磁控制等各个领域，变电站综合自动化已成为主流。

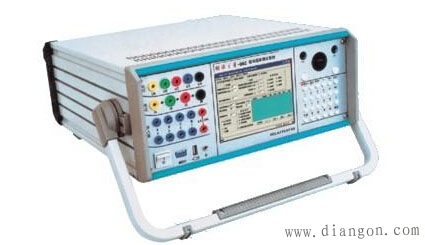

　　目前，国内厂家生产的继电保护测试仪操作都很简单，性价比也非常高。下面我们就以市场上最受欢迎的华天电力HT-702微机继电保护测试仪为例，来详细介绍它的差动保护试验操作方法：

　　继电保护测试仪需要输入的各种设定量：
　　Idz初值、变化步长、相位；
　　Izd各次量的幅值、相位；
　　手动变化/自动变化
　　试验中可变化的变量为 Idz幅值、 Idz的相位。

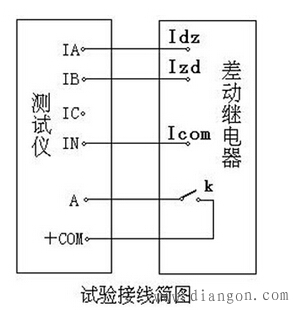

　　开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。
　　开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。
　　数据记录区：保护动作、返回时除记录动作时间及返回时间外,又边两行显示依次为动作、返回时Idz、Izd的各次电流值。
　　数据设定完毕后，选定“确认”，屏幕将显示继电器接点状态图，选定“开始”即开始输出进行试验，试验中变化量可以自动变化也可手动变化，试验方法类同交流试验。当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、Idz和Izd的电流值。
