油浸式过载高压熔断器型号与基本参数和安装注意事项

油浸式过载高压熔断器适用于户内交流50Hz，额定电压10-15kV电力系统，作为电力变压器及其它电力设备过载及小故障短路电流的保护。该油浸式熔断器不能单独使用，必须和后备保护用高压限流熔断器串联使用，对变压器提供全范围保护。

1.型号

2.基本参数
　 熔断器的基本参数如表

　 (1) 本产品不允许单独使用，必须与后备熔断件串联组成全范围熔断器。它在全范围保护中仅用来保护小故障短路电流及过载电流。
　　 (2) 本产品与后备熔断器组合上必须保证两者在电流--时间曲线有交点。

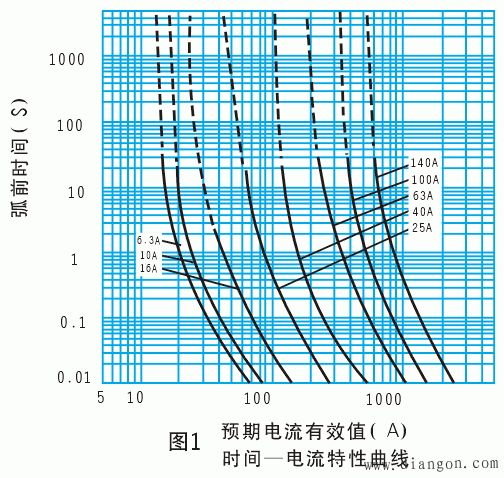

　　 (3) 时间--电流特性见(图1)。 3.外型及安装尺寸
　　 (1) 熔断件的外型及安装尺寸见(图2)

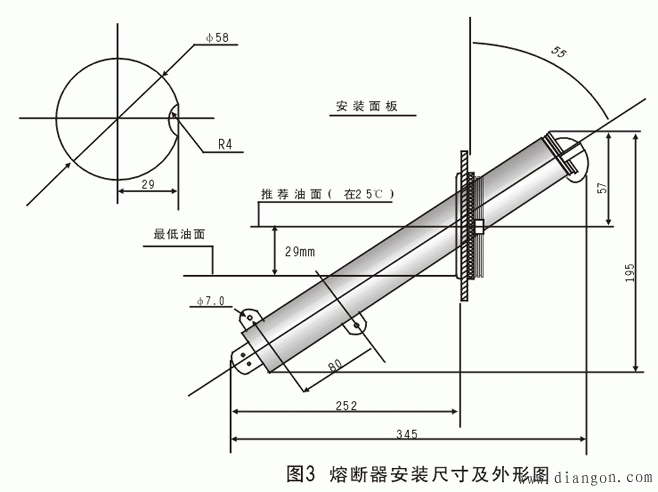

(2) 熔断器的外型尺寸及安装尺寸见(图3)

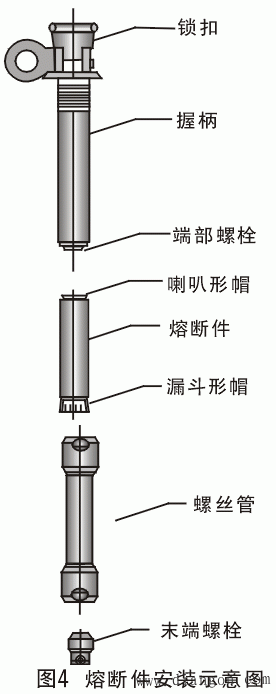

　　(3) 熔断器的安装见(图4)

步骤：
１、打开手柄上的锁扣，从底座中拔出手柄；
２、用扳手旋松手柄中螺丝管和末端螺栓；
３、松开螺丝管和末端螺丝栓；
４、把熔断件插入螺丝管内；
５、熔断件的喇叭形帽必须装在螺丝管和握柄之间；
６、用扳手固定握柄，扭矩约5.6-7.9N.m；
７、展开漏斗形帽；
８、用一个扳手卡住螺丝管端部螺栓，用另一个扳手旋紧末端螺栓，扭矩约5.6-7.9N.m；
９、用首柄插入底座，转动手柄的锁扣，锁住熔断器。

４.注意事项
　　 (1) 正常工作时，油箱内的油面应在图3所示的范围内（见图3）。
　　 (2) 当熔断器动作后需更换同型号、同规格的新熔断件，切勿以额定电流高的熔断件代替。
　　 (3) 对三相安装的熔断器，除非已肯定仅一只承担过故障电流，否则即使熔断器动作，其它两只均应更换。
　　 (4) 熔断器的开断会引起油的变质、污染、炭化。
