FPGA器件的编程流程

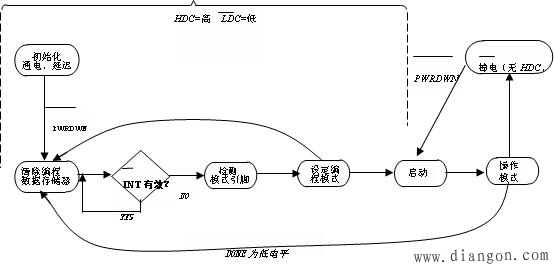

图1 FPGA器件的编程流程
FPGA器件的编程流程如图1所示。编程开始后，在加电和编程命令下，内部复位电路被触发，开始清除编程数据存储器。在INT为高电平时，电路自动测试MODE引脚状态，以确定装载模式。然后启动数据读入操作。编程开始时, 编程数据以一段起始码开头，其中包括编程数据的长度计数，接着便是设计文件的编程数据。当存储器初始化后所加的编程时钟总数等于编程数据的长度计数值时，数据装完，DONE被置为高电平，电路开始进入用户状态。
