数字电路应用举例

时间：2023-03-11来源：佚名

数字电子技术与我们实际生活联系非常密切，已使人们的日常生活发生了根本的变革。比如在我们的日常生活中有很多数字电子产品，如计算机、数码相机/摄像机、手机、DVD、MP3/MP4以及数字电视等。数字电子技术部分讲述数字电子系统的基础知识，以及分析和设计数字电路的基本方法。
例1：计程车计价器
通过传感器测出的车轮速度是模拟信号，需要经过整形电路形成一个数字系统能接受的脉冲序列，输入计数器进行累加，累加到某个数值，就输送到计算器中，计算器将输入的二进制数乘以倍数，按照一定的程序折合成相应的乘车价格，并存储，通过译码器，译成相应的十进制数显示出来。

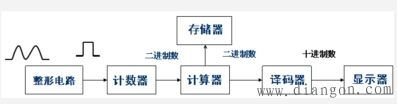

图1 计程车计价器系统框图
例2：数码录音笔
人的声音频率一般在300HZ-3400HZ范围之内，因此所设计的录音笔只需要记录这样一个范围的声音信号即可。声音通过麦克风放大，这是模拟信号，需要专门对语音信号再进行采样，转换成电信号，经放大器放大，由A/D转换器转换成数字信号以便输送给计算机对其进行各种处理。比如压缩这些语音数据，压缩后可以与日期时间一起存储；回放时，从存储器中读取语音数据解压，解压后的数据经过D/A转换，还原成语音信号，最后经功放放大后从喇叭输出。

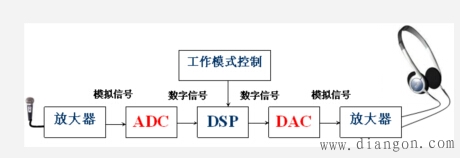

图2 数码录音笔系统框图
