由与非门组成的基本RS触发器

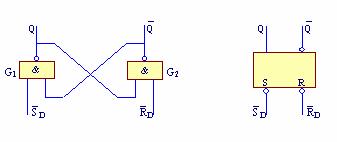

图1基本RS触发器逻辑电路和符号

（1）信号输入端：R_D置0端（复位端）；S_D 置1端（置位端）。非号表示低电平有效，在逻辑符号中用小圆圈表示。

（2）输出端：Q和Q，在触发器处于稳定状态时，它们的输出状态相反。

2．逻辑功能

（1）当R_D=0,S_D =1时，触发器置0。输入 端称为置0端，也称复位端，低电平有效。

（2）当R_D=1,S_D =0，触发器置1。输入端 称为置1端，也称置位端，低电平有效。

（3）当R_D=1,S_D =1时，触发器保持原状态比不变。如果触发器原处于Q=0， Q=1的0状态，电路保持0状态不变；如果触发器原处于Q=1， Q=0的1状态，电路保持1状态不变。

（4）当R_D=0,S_D =0时，触发器状态不定，：输出 Q=Q=1这既不是1状态，也不是0状态。这会造成逻辑电路混乱。

在R_D和S_D同时由0变为1时，由于 G₁和G₂电气性能（延迟时间）上的差异，其输出状态无法预知，可能是0状态，也可能是1状态。

实际上，这种情况是不允许的。因此，基本的RS触发器有约束条件：

R_D R_S =1

3．特性表

现态：是指触发器输入信号 (R_D,S_D 端)变化前的状态，用Q ⁿ表示

次态：是指触发器输入信号变化后的状态，用Q ^{n 1}表示

特性表：触发器次态Q ^{n 1}与输入信号和电路原有状态（现态）之间关系的真值表。

表1 与非门组成的基本RS触发器的特性表
