三菱PLC单信号反应多状态PLC程序编程实例
时间：2023-03-11来源：佚名
|
设计缘由：当plc与某些控制器进行端口连接时，端口不够用，可以采用此类方法编写PLC程序。 功能介绍：该程序是通过一个信号端口反应某些控制器的不同状态的信息。

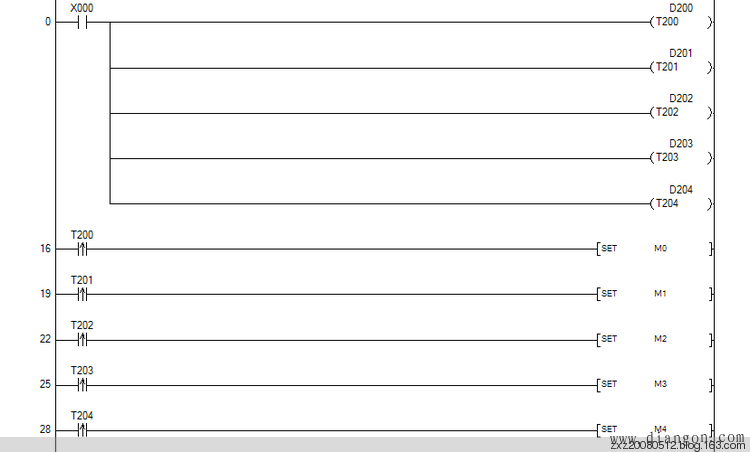

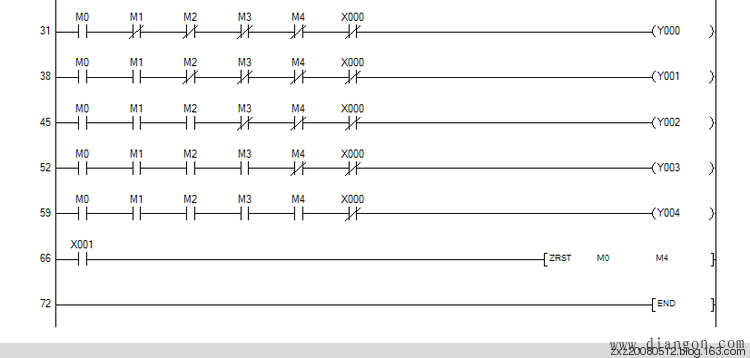

程序内容：
  X0：信号状态端口
X1：信号复位端口
T200、T201、T202、T203、T204为10ms定时器
D200、D201、D202、D203、D204为定时数据信息
M0、M1、M2、M3、M4为状态信息
Y0、Y1、Y2、Y3、Y4为根据状态信息的做出的控制输出
程序说明：当PLC接收到来自某些控制器的端口信息时，根据控制器发出的信号时间，判断控制器状态信息，并作出相应的反应动作。
应用实例：PLC与机器人控制 |
