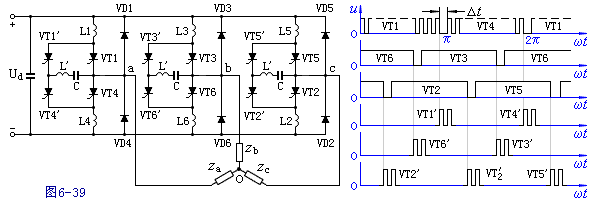

电感储能式逆变器电路原理图及其触发脉冲安排

　　图中VT1～VT6为主晶闸管，VT1'～VT6'为换流用的辅助晶闸管，VD1～VD6为反馈二极管，C为换流电容，L1～L6为换流电感，L'为限制di/dt用的电感，电感量很小（也可设计成L'为换流电感与换流电容C相串联，L1～L6作为限制di/dt用电感，此时L'的电感值将比L1～L6为大，构成所谓辅助晶闸管式逆变器。可见两者的电路相似，电感储能式中换流电感总是与主晶闸管相串联的）。
