起动机的组成

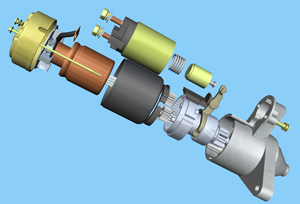

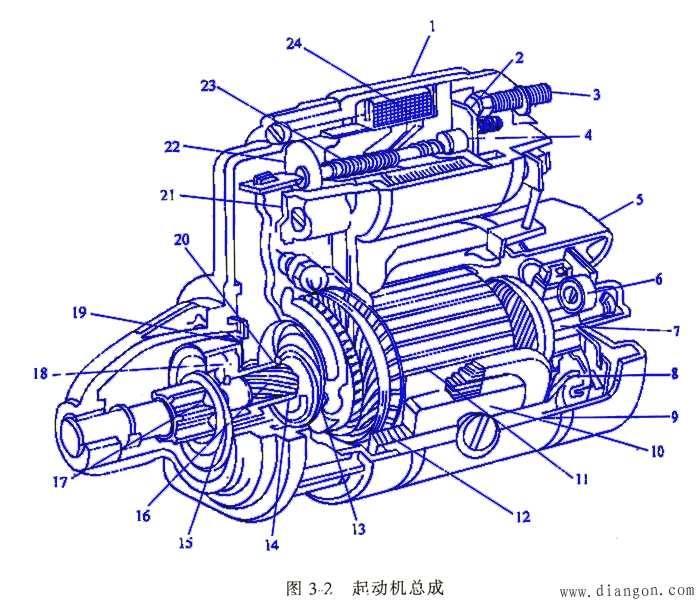

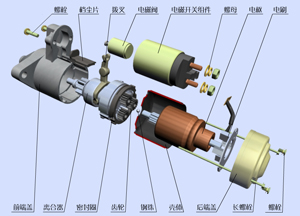

起动机是起动系统的核心部件。起动机总成如图所示：

	1-电磁开关，2-触点，3-蓄电池接线柱，4-动触点，5-前端盖，6-电刷弹簧，7-换向器，8-电刷，9-机壳，10-磁极，11-电枢，12-磁场绕组，13-导向环，14-止推环，15-单向离合器，16-电枢轴，17-驱动齿轮，18-传动机构，19-制动盘，20-啮合弹簧，21-拨叉，22-活动铁心，23-复位弹簧，24-电磁开关

起动机由直流串励电动机、传动机构和控制装置三大部分组成。

1)直流串励电动机的作用：将蓄电池输入的电能转换为机械能，产生电磁转矩。

2)传动机构：

又称起动机离合器、啮合器。

传动机构的作用：在发动机起动时使起动机轴上的小齿轮啮入飞轮齿环，将起动机的转矩传递给发动机曲轴；在发动机起动后又能使起动机小齿轮与飞轮齿环自动脱开。

3)控制装置：又称起动开关。

控制装置的作用：用来接通和断开电动机与蓄电池之间的电路，同时还能接人和切断点火线圈的附加电阻。

不同类型的汽车上使用的起动机尽管型式不同，但其直流电动机部分基本相似，主要的区别就在于传动机构和控制装置各有差异。
