数据选择器

图1(b)所示为一个8选1数据选择器，其功能表如表1所示。当 ST 为低电平时，数据选择器处于工作状态，且

Y = A₂A₁A₀D₀ A₂A₁A₀D₁ A₂A₁A₀D₂ A₂A₁A₀D₃

A₂A₁A₀D₄ A₂A₁A₀D₅ A₂A₁A₀D₆ A₂A₁A₀D₇

W = Y

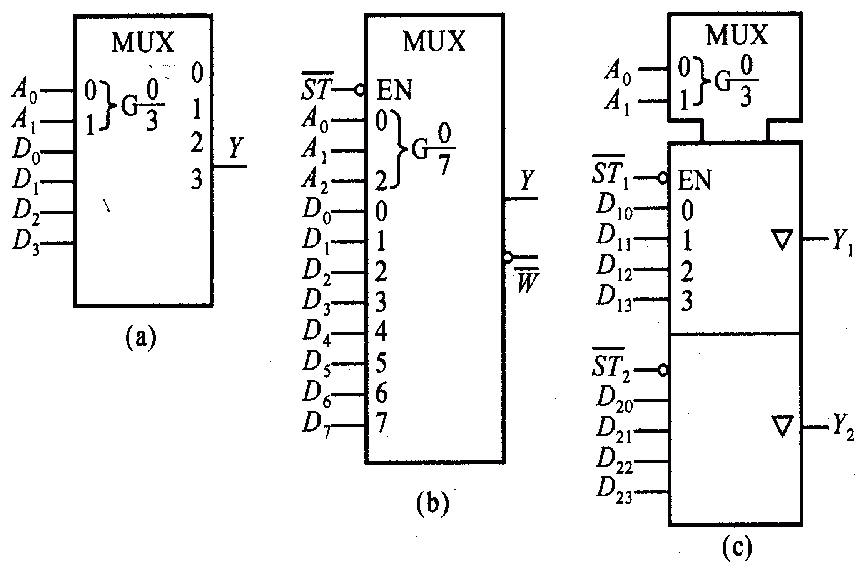

图1 数据选择器的逻辑符号

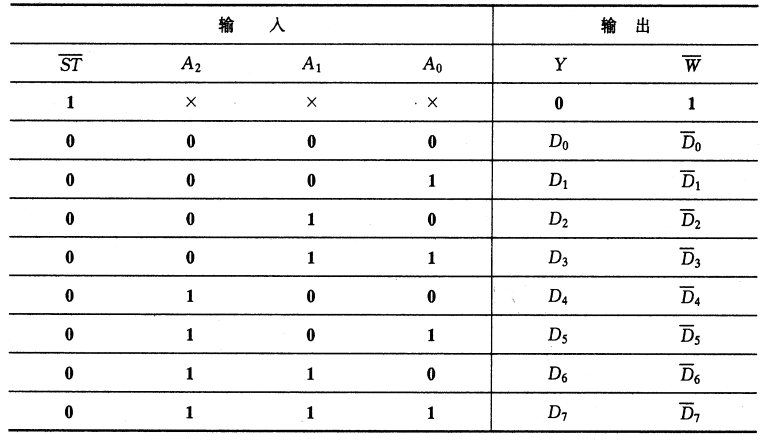

表1 8选1MUX的功能表

2. 数据选择器的扩展

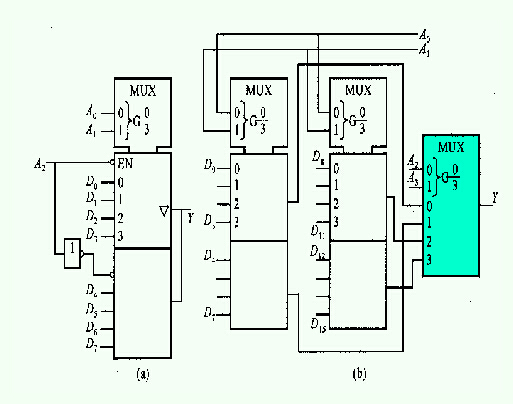

使用使能端可以实现数据选择器的扩展，如图2(a)。图2(b)所示为树形扩展。

图2 数据选择器的扩展

3.用MUX实现组合逻辑函数

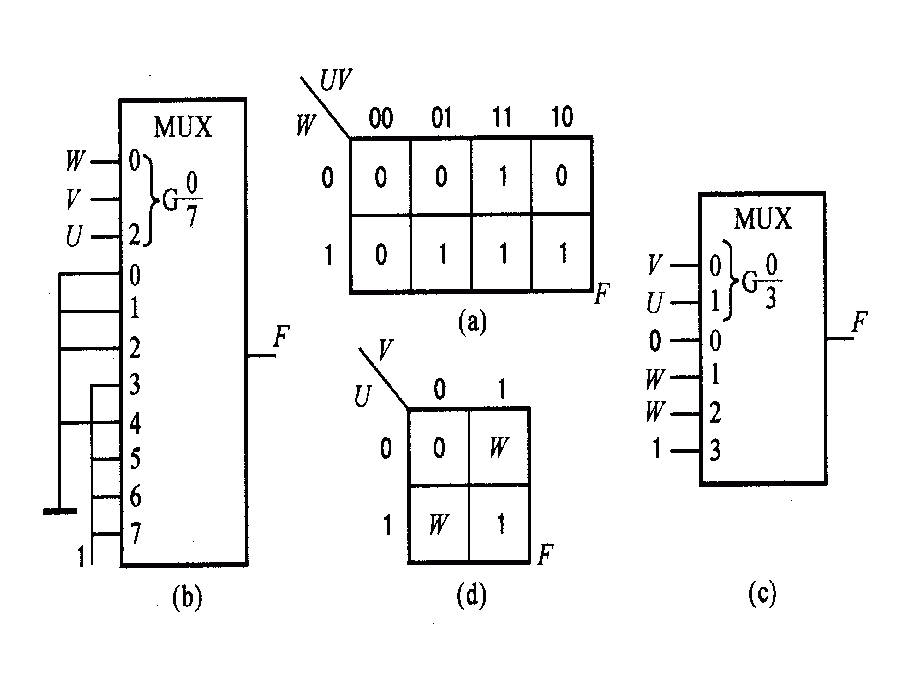

例1 试用8选1MUX实现 F(U,V,W) = UVW UVW UVW UVW。

由上式得F的卡诺图，如图3(a)所示，从而得逻辑电路如图3(b)。

图3 MUX实现组合函数
