什么是逻辑图

逻辑图由许多逻辑图形符号构成。它与真值表及表达式一样，是描述逻辑函数的一种方法。
z=x y
x=ab
y=ac
逻辑图如下所示：

(a) 与-或电路 (b) 与非-与非电路 (c) 双轨输入
对照图（a），（b）可得，用与非门代替与-或电路中的与门和或门，即可得与非-与非电路，反过来也是这样。
z=(a b)(a c) 逻辑图如下所示：

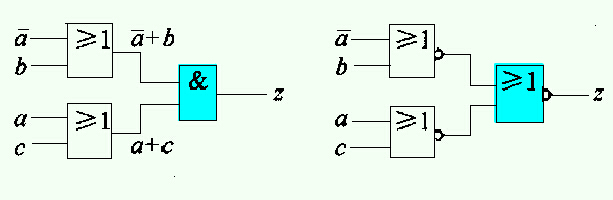

（a）或-与电路 （b）或非-或非电路
对照图(a),(b)可得，用或非门代替或--与电路中的或门和与门，即可得或非--或非电路。
如果把电路欲具有的逻辑功能变换成真值表，进而变换成表达式，再根据表达式与逻辑图之间的对应关系，就可以画出相应的逻辑图，基本完成了数字电路的逻辑设计。
逻辑电路分析的基本过程为由电路的输入向输出逐级写出各引线输出的表达式或列出真值表，由此分析出该电路具有的功能。
