8255芯片引脚及其功能

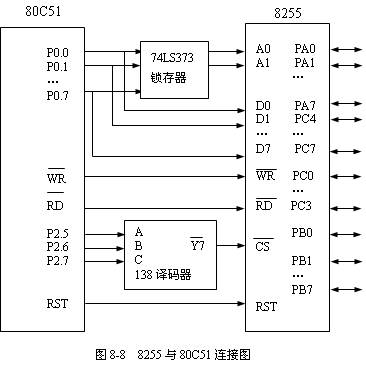

8255是一个40引脚的双列直插式芯片，图8-8为8255与80C51的连接图。由于80C51与8255的连接就是3总线的连接。

8255的数据总线DB有8根：D0~D7。因为80C51是用其P0口作为数据总线口，所以80C51与8255数据线连接为： 80C51 的P0.0~P0.7与8255的D0~D7连接。

8255地址线AB有2根：A0~A1。A0、A1通过74LS373锁存器与80C51的P0.0、P0.1连接。A1A0取00~11值，可选择A、B、C口与控制寄存器，选择方法如下：

①片选信号 ：由P2.5~P2.7经138译码器 产生。若要选中8255，则 必须有效，此时2.5P2.6P2.7=111。由此可推知各口地址如下：

A口 ：111 x~x 00 = E000H （当x~x=0~0时）

B口 ：111 x~x 01 = E001H （当x~x=0~0时）

C口 ：111 x~x 10 = E002H （当x~x=0~0时）

控制口：111 x~x 11 = E003H （当x~x=0~0时）

其中x~x表示取值可任意，所以各口地址不是唯一。

②读信号 ：8255的读信号 与80C51的 相连。

③写信号 ：8255的写信号 与80C51的 相连。

④复位信号RST：8255的复位信号RST与80C51的RST相连。
