PLC通讯网络的建立

时间：2023-03-11来源：佚名

西门子S7-200系列plc的端口是不隔离的，如果想使网络隔离，应考虑使用RS-485中继器或者EM277。
注意：
●具有不同电位的互联设备有可能导致不希望的电流流过连接电缆。
●这种不希望的电流可能导致通讯失败或者设备损坏。
●要确保用通讯电缆连接的所有设备有相同的参考电位，或者彼此隔离，来避免产生这种不希望的电流。
为网络确定通讯距离、通讯速率和电缆类型
网段的最大长度取决于两个因素：隔离（用RS-485中继器）和波特率。但连接具有不同电位的设备是需要隔离。当接地点之间的距离很远时，有可能具有不同的地电位。即使距离较近，大型机械的负载电流也能导致地电位的不同。

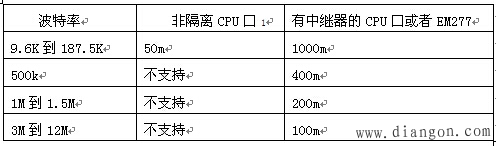

表1 网络电缆的最大长度
1 如果不是用隔离端和中继器，允许的最大距离为50m。测量该距离时，从网段的第一个节点开始。到网段的最后一个节点。
在网络中使用中继器
RS-485中继器为网段提供偏压电阻和终端电阻。目的是为了：
●增加网络的长度：在网络中使用一个中继器可以使网络的通讯距离扩展50m。如果使用两个中继器而且中间没有其他节点，网络的通讯距离按照所使用的波特率扩展一个网段的长度。在一个串联网络中，最多可以使用9个中继器。（http://www.gdzrlj.com/版权所有）但网络的长度不能超过9600m.
●为网络增加设备：在9600的波特率下。50米距离之内，一个网段最多可以连接32个设备，使用一个中继器允许在网络上增加32个设备。
●在不同的网段之间电隔离：如果不同的网段具有不同的地电位，将他们隔离会提高网络的通讯质量。
一个中继器在网络中被算作网段的一个节点，但没有被指定站地址。

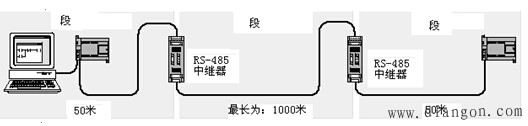

图1 带有中继器的网络
选择网络电缆
S7-200 网络使用RS-485标准，是用双绞线电缆。在一个网段上可以连接32个设备。

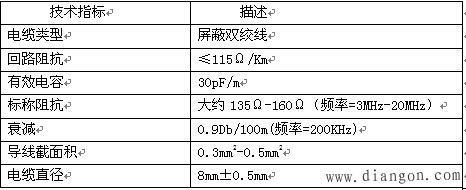

表2 网络电缆的通用指标
引脚分配
S7-200CPU上的通信口是与RS-485兼容的9针D型连接器，符合欧洲标准EN 50170。下表给出了通信口的引脚分配。

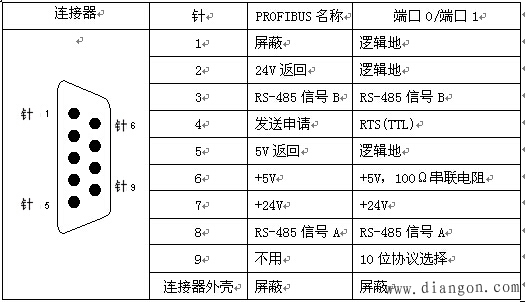

表3 S7-200 CPU通信口引脚分配
网络连接器

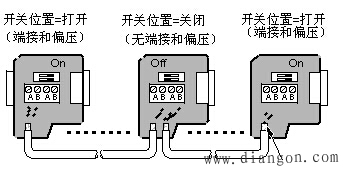

利用西门子提供的两种网络连接器可以把多个设备很容易的连到网络中。两种连接器都有两组螺钉端子，可以连接网络的输入和输出。一种连接器仅提供连接到CPU的接口，而另一种连接器增加了一个编程接口。两种网络连接器还有网络偏置和终端偏置的选择开关，该开关在ON位置时的内部接线图，在OFF位置时未接终端电阻。接在网络端部的连接器上的开关应放在ON位置。如下图所示：
带有编程器接口的连接器可以把SIMATIC编程器或操作员面板接到网络中，而不用改动现有的网络连接。编程器接口的连接器把CPU来的信号传到编程器接口。
