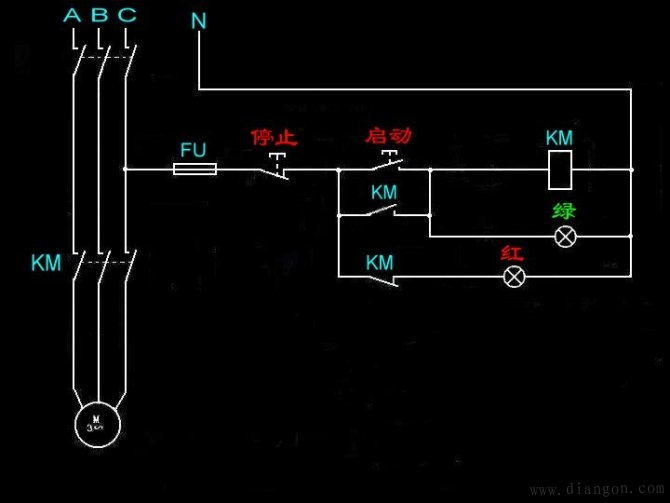

1.基本的直接启动控制线路

按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；

按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

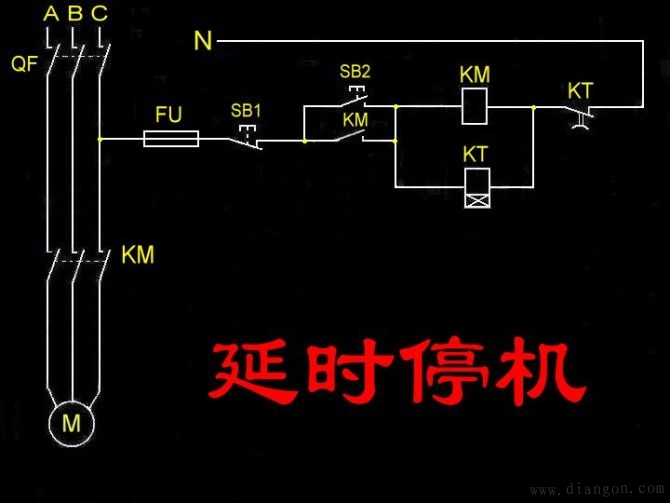

2 直接启动，延时停止

通过时间继电器作用，延时使回路断开。

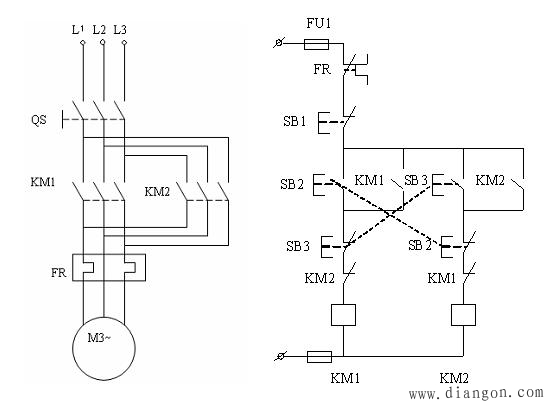

3 控制电机正反转

使用双重互锁，采用复合按钮和2个接触器。 将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~

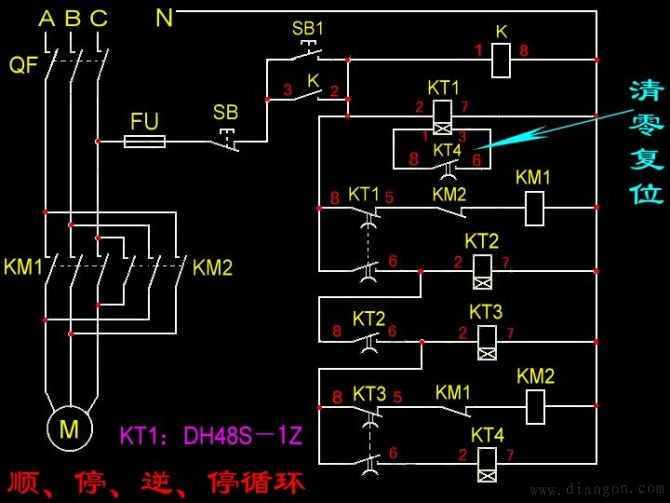

4 顺停、逆停循环

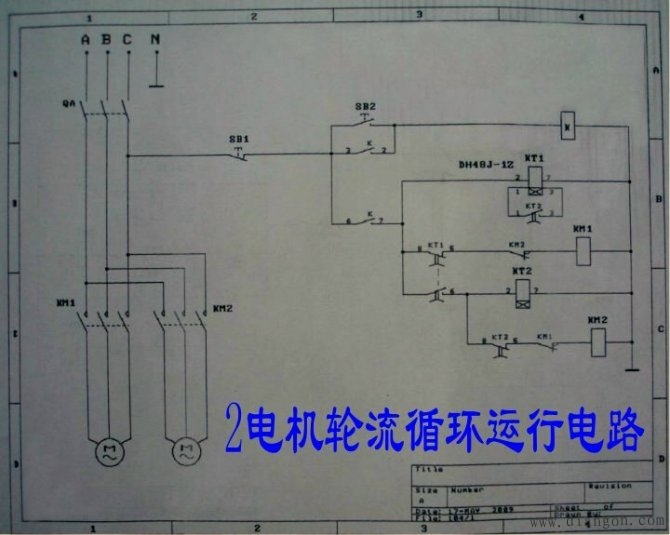

5 电机轮流循环启动

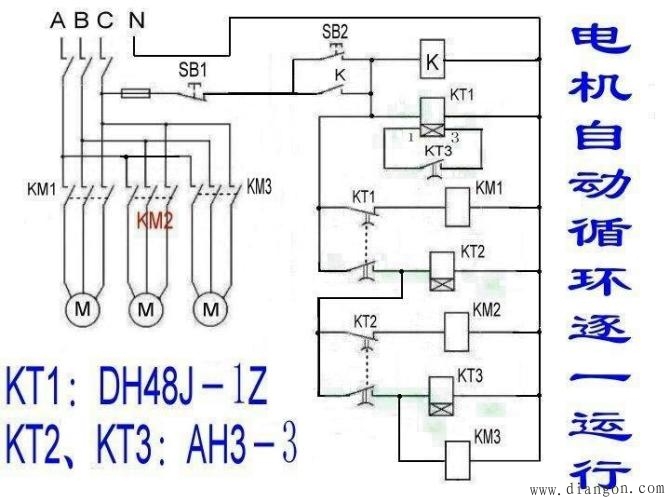

6 三台电机轮流循环

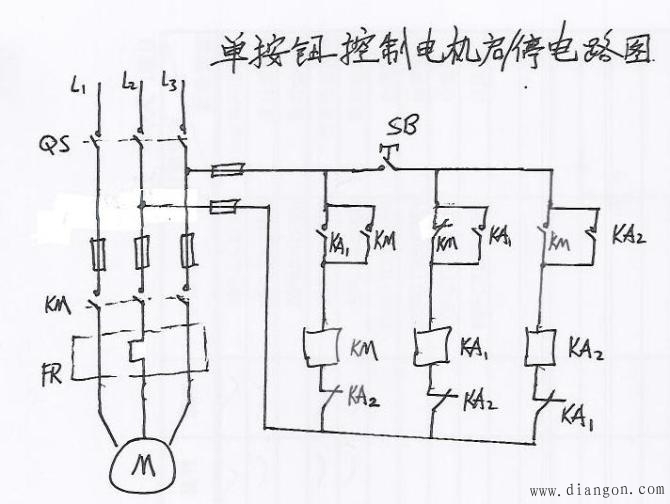

7 单按钮控制电机启动停止

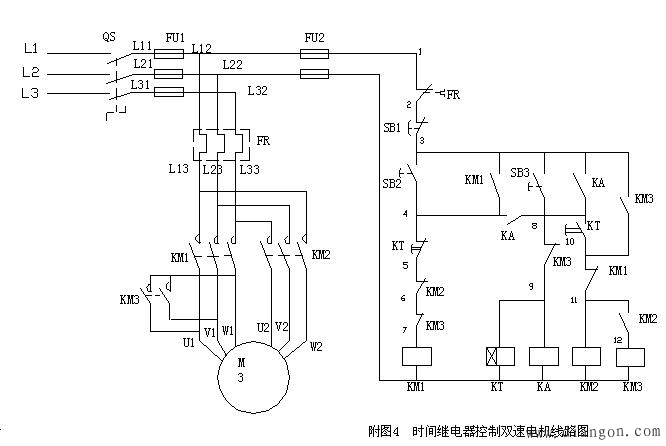

8 时间继电器控制双速电机

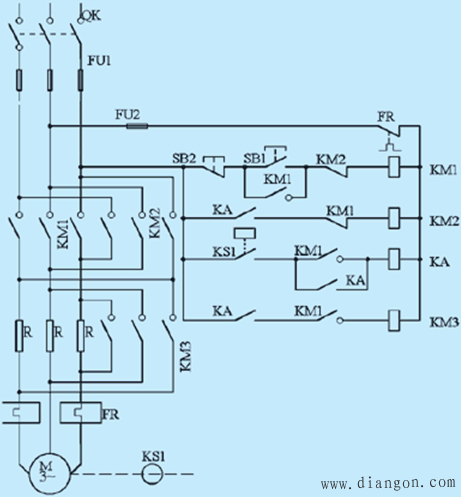

9 定子串电阻降压启动

这个不太常用！

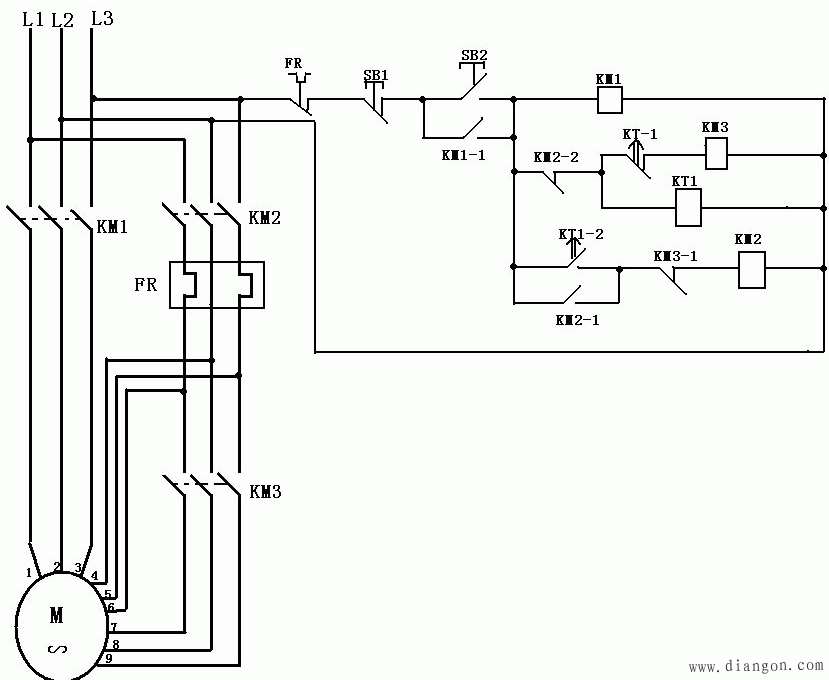

10 延边三角形降压启动

这个知道就行！！！

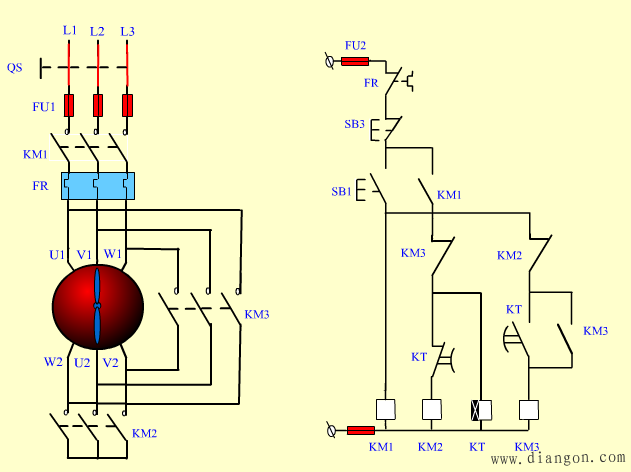

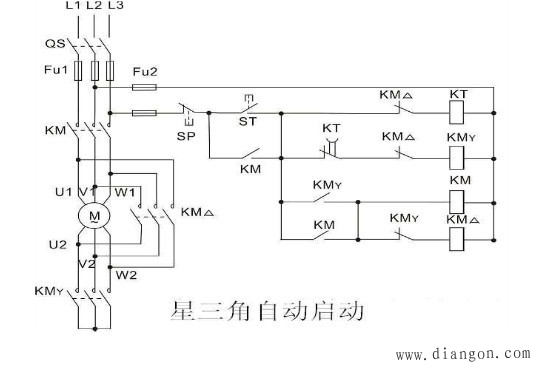

11 星三角降压启动

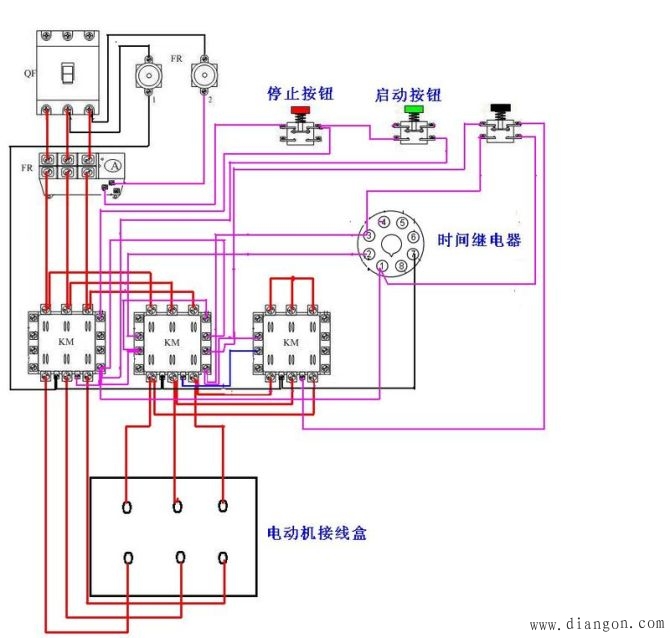

照片名称：星三角降压启动实物接线图


照片名称：星三角

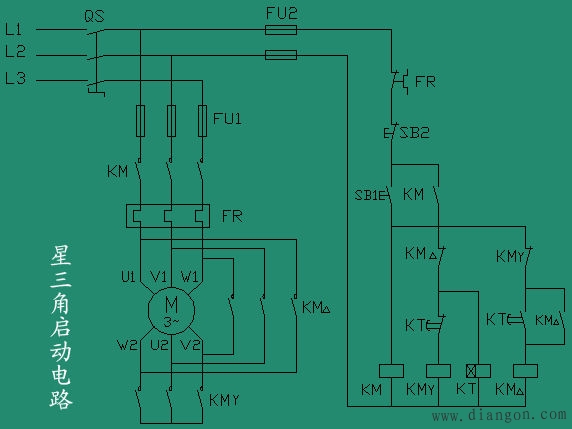

照片名称：星三角启动控制线路图


照片名称：星三角

（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应该采取降压的方式。）

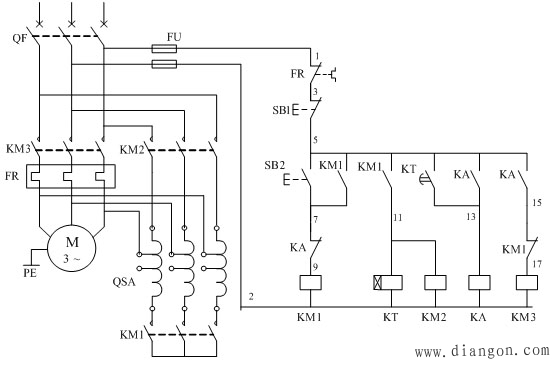

12 自耦降压

这也是很使用的降压启动控制线路。一般大于40千瓦的电机使用。
