欧瑞15kW变频器OC报警电路

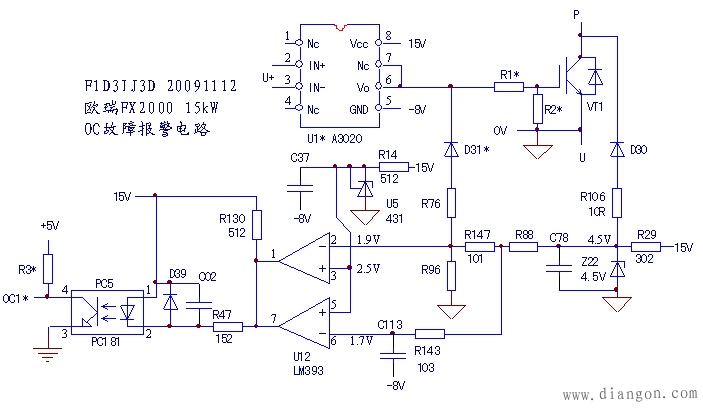

图一 欧瑞FX2000 15kW变压器驱动与OC报警电路
D31、D30与U12构成两高出低的或非门电路，其输入与输出符合“两低出高、有高出低”的逻辑关系，避免了停机状态时的误报警。停机状态，虽然D30反偏截止，但U1*的6/7脚为低电平，D31*正偏导通（使管压降检测信号变为低电平），符合“两低出高”的 逻辑关系，PC5无导通条件（不报OC故障）；U12的在U 脉冲发送期间，D31*反偏截止，如果IGBT能正常导通，则D30正偏导通，仍就符合“两低出高”的 逻辑关系，PC5无导通条件（不报OC故障）。如果此时IGBT未能正常导通，则此时D31*、D30俱处于反偏截止状态，管压降检测电路形成“两高出低”的逻辑条件，PC5导通，将OC1*信号输入MCU主板，达到停机保护的目的。
故障实例：上电，送入启动信号号，报OC故障。检测U1*是正常的，将D30的阳极与供电0V短接，以屏蔽OC故障，上电仍报OC故障；此时测Z22的负端为4.5V，判断R106断路，停电检测，在线测量R106电阻值变大，代换后故障排除。
一点疑惑：本电路貌似仅采用一组电压比较器，即能完成IGBT管压降检测任务，为何用了两组，图中增加下组比较器，是为何意？烦请达人解之。
