电阻的Y形联接和△形联接
时间：2023-03-11作者：佚名
|

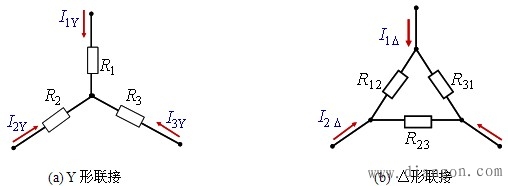

电阻的Y形联接也称为星形联接，△形联接也称为三角形联接。它们都具有3个端子与外部相连。在Y形联接中，三个电阻元件的一端连接在一起，另一端分别接到外部电路的三个节点，如图(a)所示。在△形联接中，三个电阻元件首尾相接，连成一个封闭的三角形，三角形的三个顶点接到外部电路的三个节点，如图(b)所示。 (a)Y形联接(b)△形联接
图1 电阻的Y形联接和△形联接 |
