共集放大电路的分析

三极管放大电路的基本接法亦称为基本组态，有共射、共基和共集三种。共射放大电路以发射极为公共端，通过iB对ic的控制作用实现功率放大。共集放大电路以集电极为公共端，通过iB对iE的控制作用实现功率放大。共基放大电路以基极为公共端，通过iE对iB的控制作用实现功率放大。
共集放大电路如图1所示，下面进行电路分析。

图1 共集放大电路
1、静态分析

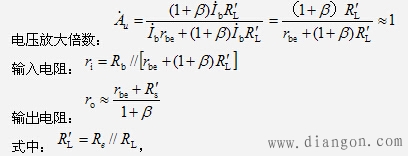

2、动态分析

1）电压放大倍数小于1，约等于1，且输出与输入同相，所以共集放大电路常被称为射极输出器，或射极跟随器；
2）输入电阻高，可以作为输入缓冲器；
3）输出电阻低，可以作为输出缓冲器。
