电工必看！电工电路图与接线图实操详解

先说说电路图，它主要详细展示电路、设备或成套装置的组成、连接关系和作用原理，不管是设备安装、调试，还是后期维修，都得靠它找依据；同时，编制接线图、接线表这些接线文件，也需要从电路图里获取信息，缺一不可。

再讲配线原理接线图，它是按用电设备的实际连接次序来画的，不反映设备的平面布置，图形简单清晰，实操时看起来很直观，不用费太多劲。

接线图主要有两种画法，新手重点掌握第二种就够用。第一种是多线画法，很直白，比如电路有4根线，就直接画4根线，适合简单、线数少的场景。

第二种是单线画法，也是我们平时最常用的。不管是单相还是三相电路，都用单线表示；如果一个回路的线用单线表示，就在线上加斜划短线标注线数，3条斜短线就是3根线，2条就是2根线。要是线数比较多，www.dgdqw.com也可以画1条斜短线，再标注清楚线数数字就行。

另外，横线上可以标注供电电压相数，比如“3N~380V”，就是指三相四线交流380V；横线下面可以标注导线规格，比如2×2.5，就是2根2.5mm²的导线，也能标注导线型号。

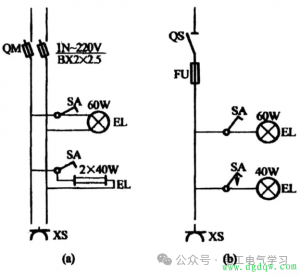

简单明了的图，也可以不加文字符号，直接用型号标注。上图(b)是单相单线接线图，装了两个电灯和1只插座，两个开关分别是壁开关和拉线开关，画法简洁，一眼就能看清连接关系。
