家庭内部强电安装规范

时间：2023-03-11作者：佚名

室内强电部分，供电线路的布设，要考虑家庭目前以及未来使用电器的总功率的大小。因此，住宅强电线路及其配套材料，要根据家中使用电器的使用功率来选择，经济条件许可的情况下，还要有一定的超前考虑。
国内近些年，新建开发的住宅楼房的内部，无论是普通一般化住宅，还是高档别墅住宅，一般都会有六路或者是七路强电供电线路，比如，照明线路、插座线路、大功率电气线路（柜机空调，可能单独分一路；厨房内部的消毒柜，也可能单独分一路；卫生间内部的大功率热水器，也可能单独分一路），等等。
为了保证导线长时间连续运行，所允许的电流密度，称为导线的安全载流量。
一般规定是：铜线，选 5 A～8A／mm2；铝线，选3A～5A／mm2（目前家庭内部供电已不允许使用铝导线，必须使用铜导线）。
目前市场上，符合国家标准，适合家庭内部使用的电线，有4平方毫米（导线横断面截面积）、6平方毫米、10平方毫米和16平方毫米，等多种电线可供选择。
普通住宅的进户电源线，一般是10平方毫米的铜芯线，中档住宅的进户电源线，一般是16平方毫米，高档住宅的进户电源线，一般是25平方毫米的进户电源线。
10平方毫米的铜芯线的安全载流量为65A（安培），根据公式：P功率=U电压×电流I，可以得到，10平方毫米铜芯线的允许最大负载是14300W。
也就是说，普通住宅家庭，同时使用电器的总负荷，不能超过14千瓦，如果负荷超过这个范围，就容易引起微型断路器开关的跳闸。
构成电路的四个基本要件为：（1）、电源（2）、开关（3）、导线（4）、负载。
一般铜线安全电流最大为：

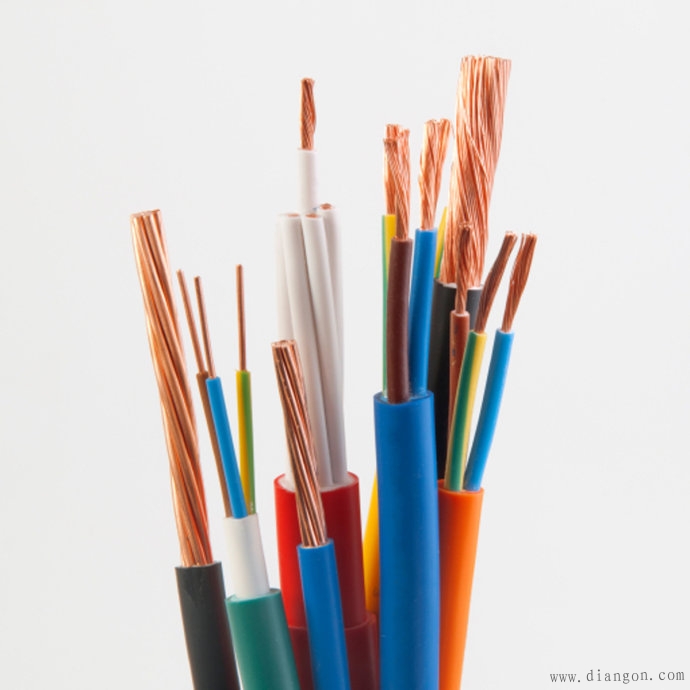

各种形式的常用低压铜芯电缆一宗
铜芯横断截面积为2.5平方毫米的铜电源线的安全载流量——28A（安培）
铜芯横断截面积为4平方毫米的铜电源线的安全载流量－－35A（安培）
铜芯横断截面积为6平方毫米的铜电源线的安全载流量－－48A（安培）
铜芯横断截面积为10平方毫米的铜电源线的安全载流量－－65A（安培）
铜芯横断截面积为16平方毫米的铜电源线的安全载流量－－91A（安培）
铜芯横断截面积为25平方毫米的铜电源线的安全载流量－－120A（安培）
上面的所谓“负载”，简单地将，就是指连接在供电线路上的各种用电器具。
网络媒体资料上，对“负载”的一些比较全面的解释 ——
负载，是指连接在电路中，消耗电能的电源两端的电子元件。
电路中，不应没有负载，而直接把电源两极相连，此种连接，称为“短路”。
不消耗功率的元件，如电容，也可接到电路上，但此种情况为“断路”。
负载，是用电能进行工作的装置，又称“用电器”。负载（用电器）的功能，是把电能转变为其他形式能。例如，电炉，把电能转变为热能；电动机，把电能转变为机械能，等等。
通常使用的照明器具、家用电器、机床等，都可称为“用电器”。电压表、电流表等等，不属于用电器，只是维修或维护的工具。
家庭内部，常见的负载，有 ——
电灯、电视机、电脑、冰箱、电扇、换气扇、空调器、洗衣机、微波炉、电磁灶、电饭锅、电热水器、饮水机、空气除湿机、干衣机、电熨斗、电烤箱、洗碗机、电热毯、电动剃须刀、电吹风、整发器、超声波洗面器、电动按摩器、微型投影仪、收音机、录音机、录像机、摄像机、组合音响、吸尘器、地板打蜡机、烟火报警器（有些是用干电池）、电铃（有些是用干电池）、等等。
世界各国对导线颜色的不同规定列举：
注意：不同的国家和地区，在电源线缆颜色上的标示是不一样的。
中国国家原先的旧标准GB/T2681-1981（2005年10月已废止）：
交流三相电路的 A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
现行国家标准GB7947-2006（IDT IEC 60446-1999）：
下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
优先使用黑色或棕色表示系统中的交流相导体。
仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
在电路中包含一个中性或中间导体的地方，应使用蓝色作为颜色标识。为避免混淆，推荐使用淡蓝色。
香港：（新标准于1997年7月执行）：
香港旧标准：
三相：红、黄（或白）、蓝
中性线：黑
保护地：黄绿色
香港新标准：
三相：棕、黑、灰
中性线：蓝
保护地：黄绿色
Russian colour code:
俄罗斯的颜色代码：
L1-yellow
L1相 —— 黄色
L2-green
L2相 —— 绿色
L3-red
L3 —— 红色
N-blue
中性线N —— 蓝色
PE-yellow-green
保护接地线 —— 黄绿相间
PEN - blue-yellow-green
保护接地中性线 —— 蓝色黄色绿色三色相间
英国的现行标准：
棕色火线(L)
蓝色零线（N）
绿色或者黄色地线（N）
Electrical Wiring Colour Codes
电线颜色代码
The US:
美国
Single phase:
单相
Hot (Live) – Black
火线 —— 黑色
Neutral – White
零线（中性线） —— 白色
Ground – Green
接地线 —— 绿色
Multiphase 120/208/240V
多相 120 V / 208 V / 240V
Phase 1 – Black
第一相线 —— 黑色
Phase 2 – Red
第二相线 —— 红色
Phase 3 – Blue
第三相线 —— 蓝色
Neutral – White
零线（中性线） —— 白色
Earth - Green (Green/yellow or bare)
接地线 —— 绿色
Multiphase 277/480V
多相 277 V / 480 V
Phase 1 – Brown
第一相线 —— 棕色
Phase 2 – Orange
第二相线 —— 橙色
Phase 3 – Yellow
第三相线 —— 黄色
Neutral – Grey
零线（中性线） —— 灰色
Earth - Green (Green/yellow or bare)
接地线 —— 绿色（绿色 / 黄色或无色）
Europe:
欧洲
Single phase:
单相
Active – Brown
火线 —— 棕色
Neutral – Blue
零线（中性线） —— 蓝色
Earth - Green/Yellow
接地线 —— 绿色 / 黄色
Multiphase:
多相：
Phase 1 – Brown
第一相线 —— 棕色
Phase 2 – Black
第二相线 —— 黑色
Phase 3 – Grey
第三相线 —— 灰色
Neutral – Blue
零线（中性线） —— 蓝色
Earth - Green/Yellow
接地线 —— 绿色 / 黄色
目前国内家庭用电，一般采用五线制，五线入户，即：黄、绿、红、淡蓝、黄绿双色地线这五种电线。
火线颜色，一般有红、黄、绿三种，有时楼层不同，火线的颜色可能不同，通常房屋开发商原来配的是什么颜色的电线，电路改造时，就应该对应什么相应颜色的火线。

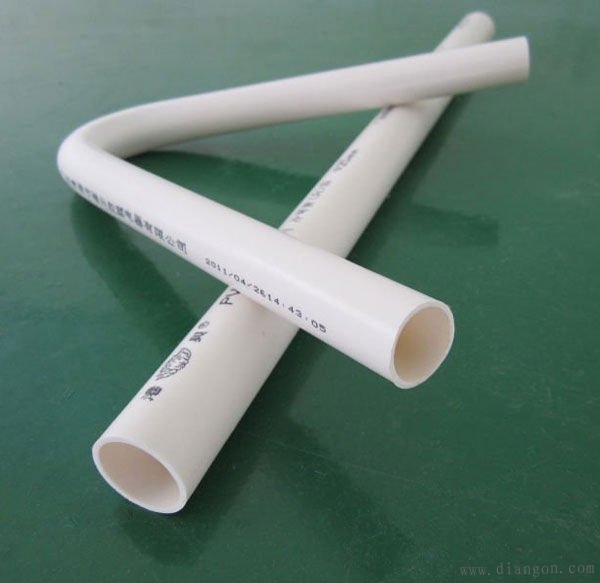

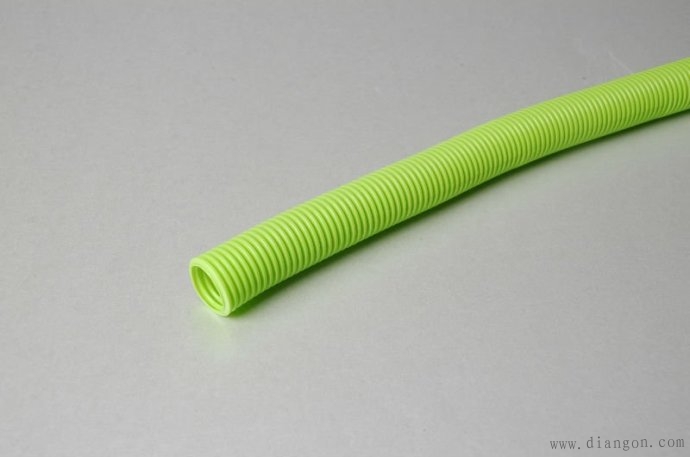

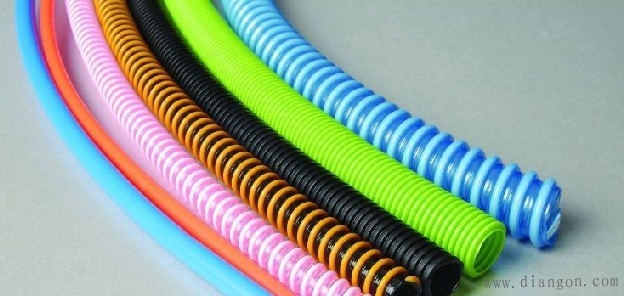

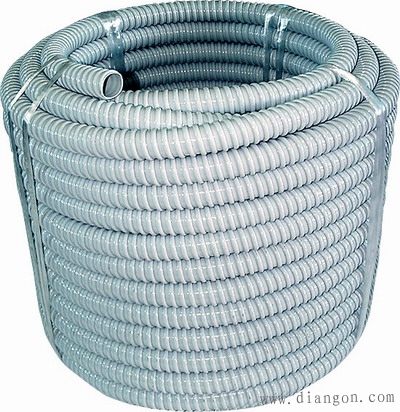

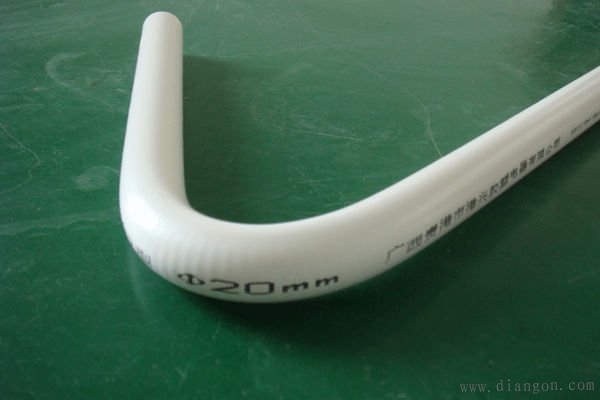

阻燃型塑料管配线
