电容的高频等效特性

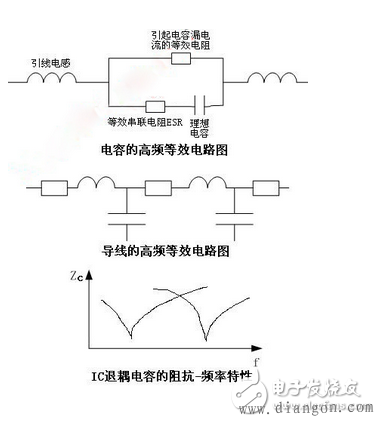

　　电容，在中低频或直流情况下，就是一个储能组件，只表现为一个电容的特性，但在高频情况下，它就不仅仅是个电容了，它有一个理想电容的特性，有漏电流（在 高频等效电路上表现为R），有引线电感，还在导致电压脉冲波动情况下发热的ESR（等效串联电阻），（如图）。从这个图上分析，能帮我们设计师得出很多有 益的设计思路。第一，按照常规思路，1/2πfc是电容的容抗，应该是频率越高，容抗越小，滤波效果越好，即越高频的杂波越容易被泄放掉，但事实并非如 此，因为引线电感的存在，一支电容仅仅在其1/2πfc=2πf L等式成立的时候，才是整体阻抗最小的时候，滤波效果才最好，频率高了低了都会滤波效果下降，由此就可以分析出结论，为什么在IC的VCC端都会加两支电 容，一支电解的，一支瓷片的，并且容值一般相差100倍以上多一点。就是两支不同的电容的谐振频率点岔开了一段距离，既利于对稍高频的滤波，也利于对较低 频的滤波。
