由JK触发器组成的4位移位寄存器工作原理

移位寄存器不仅有存放数码而且有移位的功能。所谓移位，就是每当来一位移位脉冲(时钟脉冲)，触发器的状态便向右或向左移动一位，也就是指寄存的数码可以在移位脉冲的控制下依次进行移位。移位寄存器在计算机中应用广泛。

图1所示是由JK触发器组成的4位移位寄存器。接成D触发器，数码由D端输入。设寄存的二进制数为1011，按移位脉冲(即时钟脉冲)的工作节拍从高位到低位依次串行送至D端。工作之初先清零。首先，第一个移位脉冲的下降沿来到时使触发器翻转，，其他保持0态。接着，第二个移位脉冲的下降沿来到时使和同时翻转，由于的J端为1，的J端为0，所以，，和仍为0。以后过程见表1，移位一次，存入一个新数码，直到第4个脉冲的下降沿来时，存数结束。这时，可以从4个触发器的Q端得到并行的数码输出。

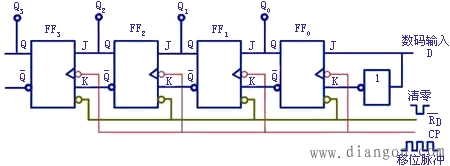

图1 由JK触发器组成的4位移位寄存器

表1 移位寄存器的状态表
计数脉冲数	二进制数				十进制数
0	0	0	0	0	清零
1	0	0	0	1	左移1位
2	0	0	1	0	左移2位
3	0	1	0	1	左移3位
4	1	0	1	1	左移4位
