持续作用电压下空气的绝缘特性

　　直流，工频——电压随时间变化速度小，放电法需时间可忽略。
　一、均匀由场中空气的绝缘特性
　　击穿电压径验公式
　　特点：击穿前无电晕，无极性效应，直/高，正负50%冲击电压击穿电压相同，均因此公式。
　　　　　　　　
　　图2-1实测结果，空气电气强度30kV/cm，间隙距离较大时，获得均匀电场不容易
　二、稍不均匀电场中空气的绝缘特性
　　特点：击穿前无电晕，极性效应不明显，直/工频峰值，500%冲击电压呼一致，击穿电压与电场均匀程度关系极大，没有能概括各种电极结构的统一公式，没有适于各种电极形状的统一实验数据。典型电极结构做出一批实验数据。
　　
　　得
　　Emax达临界场强E₀，U达击穿电压U_b，有
　　E₀电晕起始场强，电晕起始电压U_c

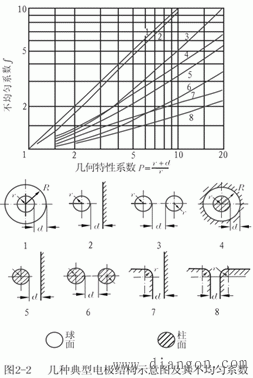

　　球极电极：
　　
　　
　 　柱-板
　　平行圆柱
　　同轴圆性
　　同正球电极
　　球-球
　　E₀不如求的电场，暂用E₀=30kV/cm，则U_b=30d/f
　　例：1000kV,工频试验变压国，套管顶部球形电极，球心距定电压，不发生电晕放电。
　　解：距四周均5m，按月心球电极考虑，球为月电极，墙壁为外电极
　　要表面最大场强Emex<电晕起始均强E₀
　　
　三、极不均匀电场空气的绝缘特性
　　击穿电压：
　　①电场不均匀程度对击穿电压影响减弱（已不均匀）
　　②极间距离对击穿电压影响增大。
　　意义很大，极端情况，棒-板，棒-棒，尖-板，尖-尖，典型电极结构，击穿电压具有代表性，工程上根据典型电极击穿电压结算
　　电场分布不对称——参照棒-板，尖-板数据
　　电场分布对称——参照棒-棒，尖-尖数据

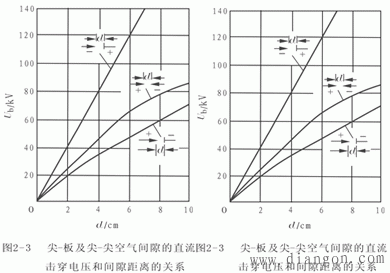

　　1.直流电压下的击穿电压
　　极性效应非常明显，同等间隙不同极性，击穿电压相差一倍。尖-尖电极击穿电压，介于尖-板击穿电压之间——两个强场区，均匀好些
　　正棒-板E_b=4.5kV/cm
　　负棒-板E_b=10kV/cm
　　棒-棒E_b≈4.8kV/cm~5.0kV/cm
　　

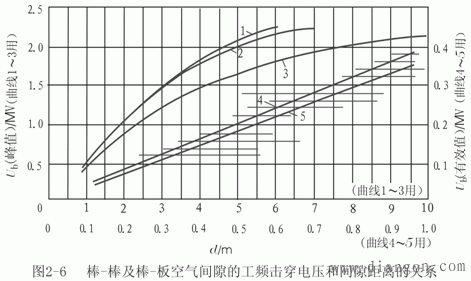

　　2.工频电压下的击穿电压
　　击穿发生在正半圆峰值附近，与直流正极性相近，分散性不大，相对标准偏差为2%
　　间隙距离不太大时，击穿电压基本上与间隙距离成浅性上升关系
　　间隙距离很大时，击穿电压不随距离浅性增加——绝和现象，电气设备上尽量采用棒-棒对称，结构，避免不对称结构
　　 。
