PCB设计时的一些常见错误

　　沟通不良

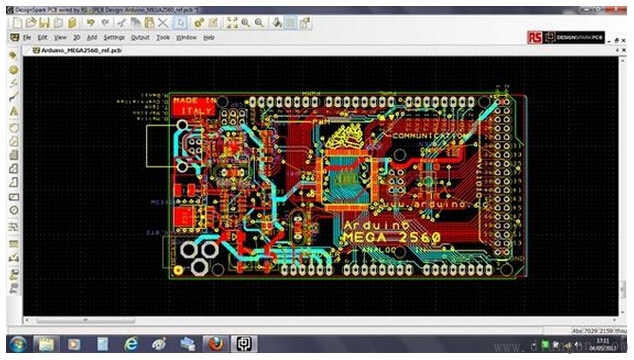

　　尽管将PCB的设计外包给其他厂商的作法正变得越来越普遍，而且往往非常具有成本效益，但这种做法可能不适合复杂度高的PCB设计，因在这种设计中，性能和可靠性是极其关键的。随着设计复杂度的增加，为实时地确保精确的组件布局和布线，工程师和PCB设计者之间的面对面沟通就变得非常重要，这种面对面的沟通将有助于省去日后昂贵的重做（rework）工作。
　　同样重要的是，在设计过程的早期阶段就要邀请PCB板制造商加入。他们可以对您的设计提供初步的反馈，他们可根据其流程和程序让效率最大化，长远来看，这将可帮助你省下可观的时间和金钱。借着让他们知道你的设计目标，及在PCB布局的早期阶段邀请他们参与，你可以在产品投入生产之前即可避免任何潜在的问题，并缩短产品上市的时间。

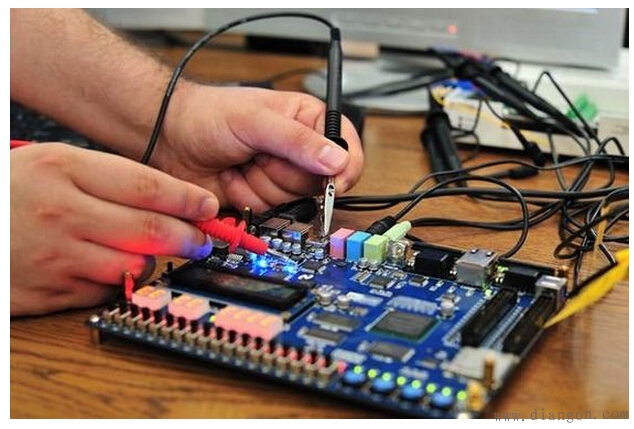

　　未能彻底测试早期的原型
　　原型板可以让你证明你的设计是按照原来的规格在运作。原型测试可以让你在大批量生产之前验证PCB的功能和质量，及其性能。成功的原型测试需要大量的时间和经验，但一个强大的测试计划和一组明确的目标可缩短评估时间，且也可以降低生产相关错误的可能性。如果原型测试过程中发现任何问题，就需要在重新配置过的电路板之上进行第二次的测试。在设计过程的早期阶段将高危险因素纳入，你将可从测试的多次迭代中受益，及早找出任何潜在的问题，降低风险，确保计划可如期完成。

　　使用低效的布局技术或不正确的组件

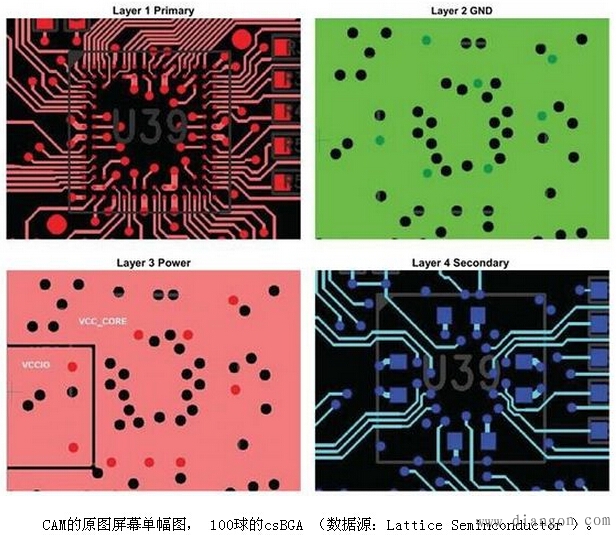

　　更小，更快的设备让PCB设计工程师要为复杂的设计布局，这种设计将采用更小的组件来减少占用面积，且它们也将放得更加靠近。采用一些技术，例如内部PCB层上的嵌入式分立器件，或引脚间距更小的球栅数组（ BGA）封装，都将有助于缩小电路板尺寸，提高性能，并保留空间，以便在遇到问题后可以重做。当与具有高引脚数和更小间距的组件搭配使用时，在设计时间选择正确的电路板布局技术是很重要的，如此即可避免在日后出现问题，及尽量降低制造成本。
　　此外，一定要仔细研究，那些你打算使用的替代组件之取值范围和性能特点，即使是那些被标示为可直接插入的替换组件（drop-in replacement）。替换组件特性的微小变化，可能就足以搞砸整个设计的性能。
