一个接近开关 + 继电器，轻松控制气缸自动伸缩，新手也能秒懂

很多刚入行的电工朋友，一听到 “自动控制气缸”，就觉得必须用 PLC、要写程序，门槛高、学不会。其实大错特错！今天就给大家分享一个超简单的电路，不用编程、不用复杂接线，仅靠一个接近开关、一个中间继电器，就能实现气缸自动伸缩，成本低、易上手，新手看完就能实操！

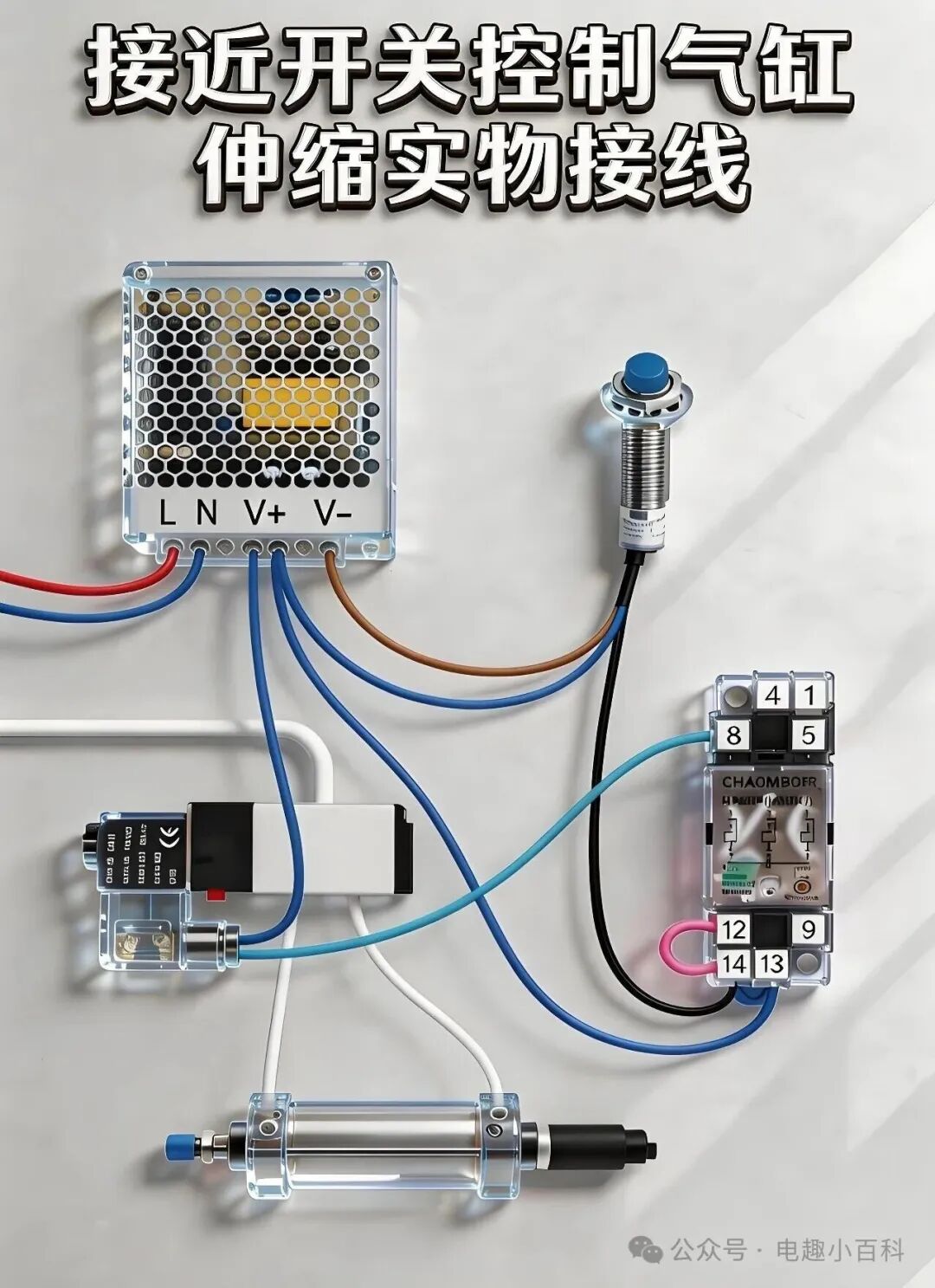

这套电路核心就 4 个关键部件：24V 开关电源、接近开关、中间继电器、电磁阀气缸，都是工控圈最常见的配件，随便就能买到，性价比拉满。

整个电路逻辑特别简单，全程无复杂原理，新手也能一眼看懂：金属物体靠近接近开关 → 接近开关触发信号 → 中间继电器吸合 → 电磁阀通电 → 气缸动作；金属物体离开 → 接近开关断开 → 继电器复位 → 电磁阀断电 → 气缸复位。全程自动循环，不用人工干预，完美实现 “感应即动作”。

接好电路、通上电、接好气源后，只要拿金属件靠近接近开关，气缸立马伸出；金属件一拿开，气缸立刻缩回，反应灵敏、动作稳定，没有卡顿、延迟。不管是自动化设备改造、小型流水线感应控制，还是新手练手、做教学演示，这套电路都超实用。
