试验变压器的电压与容量

试验变压器的体积重量随其额定电压急剧增加，故单个变压器限制在1000KV以下。国产750KV；高于750KV串级方式。
　　
　　型号：单台式和串级式YDC
　　试品多为容性：已知试品电容量和所加试验电压值。
　　计算出试验电流：（有效值）
　　所需的试验容量：
　　试验变压器所需参数：额定电压Un应大于U容量Pn≥IsUn
　　[选用实验变压器额定电压及容量实例]
　　二次变电法，一台35KV/10KV/3200KA电力变压器大修后，需进行高压供组对低绕组和铁心，铁外壳（接地）进行工频耐压试验，先用电桥测出其高压险阻时低压绕组和地之间电容量为5870PF，请选择一台适合的高压实验改变压器。
　　解：首先查阅规程、此时应施加试验电压72KV
　　计算实验电流——
　　试验容量：Ps=0.133A×72KV=9.58KVA　　

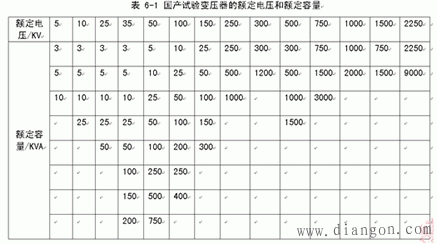

　　查表6-1 选额定电压100KV，10KVA容量的实验变压最大电流。0.1A所以需要100KV/25KVA 商品试验变压器
　　25KVA＞13.3KV
　　较大电容量试品的试验变压器选择
　　有试验线路的高电压试验室里，需供应较大电容电信及电晕电流.
　　架设试验线路目的：研究电晕损耗。为准确。线路长有利。又要考虑经济,超高压试验线路 500m左右。
　　经验:300KV试验线路 1A试验变压器
　　≥500KV试验线路 1A不满足.
　　750KV试验线路 3A变压器
　　特大电容试品的变压选择
　　——由电缆厂成卷高压电缆耐压试验，特大容量发电机。
　　需特别试验变压器适应功率要求。
　　① 不前常用串联谐振装置。
　　② 正在发展采用低频（2HZ）和超低频（0.1HZ）的耐压试验方法。
　　另外大容量试品试验，可用补偿方法来减小流经变压器高压绕组中的电流。——高压侧补偿。电容性试品楹联感线圈。
　　高压外壳线圈昂贵。补偿使输出电压波形畸变。波形要求高时，测介质损耗，电晕损耗，宁愿大容量。
　　电导性负载——绝缘湿闪试验，污染放电试验。
