测量绝缘电阻与吸收比的工作原理

电气设备的绝缘电阻R在测量过程中随加压时间的增长而逐步上升并最终趋于稳定(极化,电导)
　　理论实践证明,绝缘良好时稳定的绝缘电阻值较高吸收过程相对较慢;绝缘不良或受潮时.稳定绝缘电阻值较低吸收过程相对较慢.

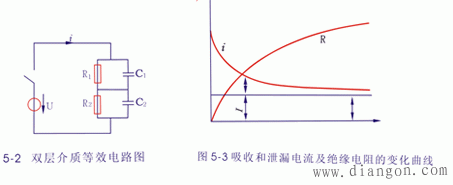

　　绝缘电阻及吸收电流变化规律分析
　　
　　在U的孙件，回路电流主要由电容电流I,长时间后C1和C2开路,回路电流Ig决定.过渡过程i(t)由拉普拉斯转换法求得,为s
　　单一绝缘体,电流瞬时即可达稳定值,测R很快达稳定值.
　　电压设备被大多是夹层绝缘一产生多种极化,从开始到完成需要很长时间.
　　
　　回路放电时间常数值
　　U一定，值改了绝缘电，随加压时间的增加而上升的数值，介质在吸收过程中的也称为绝缘电阻，图5-4。
　　
　　吸收比加压60s时的绝缘电阻与加压15s时的电阻极化指数，加压10min时的绝缘电阻与加压1min时绝缘电阻之比，电容量较大，吸收现象明显的设备，测量吸收比更有利于判断绝缘状态。
　　绝缘状态不良，吸收比下降，R与设备R才有关，K与R无关。
　　现场仍较多采用带手摇直流发电机的表，电压：500V，1000V，2500V，5000V，按规程要求使用。
　　
　　表原理：利用流比计原理，两个互相垂直并固定在一起的线圈，电压线圈L_V，电流线圈L，处于同一永久磁场中，3个接线端子L接试品的加压极，E接电气设备外壳或法兰，接地，G接试品外绝缘中间的屏蔽极上，摇发动机产生直流电压。
　　L_v中流过电流i_v，试品内绝缘中流过泄漏电流i，通过RA流过L_i，在L_v,L_i中产生转短的方向相反，差值带动指针旋转，直至平衡，偏转角只与i_v/i相关，而i_v正比于电压，所以反映了被测绝缘电阻。
测高压电缆绝缘电阻，较长5-6，G接屏蔽极，表面泄漏电流，通过G流及直流发电机另一极。
　　表测到的只是内绝缘材料的绝缘电阻。
