旋转编码器安装接线步骤图解
时间：2023-03-11来源：佚名
|
旋转编码器以转动时输出脉冲，通过计数设备来知道其位置（plc)我们通常用的是增量型编码器，可将增量型编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。由于旋转编码器输出脉冲的相数不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。最多有A,A ,A-,B,B ,B-,Z,Z ,Z-三组三相脉冲。

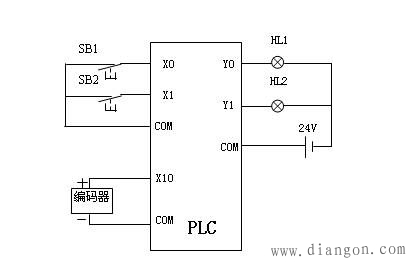

常用的旋转编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。电源可以是外接电源，也可直接使用PLC的电源。电源“-”端要与编码器的COM端连接，“ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲。旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。 旋转编码器安装步骤 1. 牢固安装编码器，以免震动而松动 2. 当编码器接线时，请确保负载不能超过最大允许值 3. 当编码器接线时，请确保没有偏差 4. 锁紧联轴的螺丝以免在使用过程松动
|
