速度继电器和压力继电器原理结构和电器符号

速度继电器是用来反映转速和转向变化的继电器。它的基本工作方式和主要作用是：其转轴与电机输出转轴同轴连接，电机旋转带动速度继电器转轴旋转，以其转轴旋转速度的快慢为指令信号来控制其触头的分合，将触头的分合信号传递给接触器，从而实现对电动机反接制动等控制。其外形与符号如图。

图1 速度继电器	图2 速度继电器符号

一般速度继电器转轴转速达到120r/min以上时，触头动作，当转轴速度低于100r/min时，触头复位。

压力继电器在电力拖动中，多用于机床的气压、水压和油压等系统，在机床设备运行前或运行中，通过不同压力源的压力变化，发出相应的工作指令或信号，达到操纵、控制、保护的目的。如图3，当管路中的压力超过整定值时，各触头动作，当管路压力低于整定值后，触头复位。

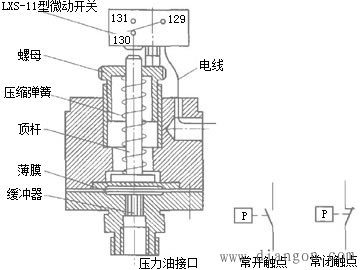

（a）压力继电器原理结构　　　　　　（b）压力继电器符号

图3 压力继电器
