高压变频器中什么是高高方式？什么是高－低－高方式？什么是交－直－交方式

1 高压变频器中，什么是高高方式？什么是高－低－高方式？
答：高高方式高压变频器是指变频器直接使用高压电源作为输入，且直接输出高压供高压电机使用（输入输出不需要升降压变压器）。高高方式主要用在大功率高压电机变频调速节能场合。
高低高方式变频器是高压电源经降压变压器降压后，用低压变频器进行变频控制，再用升压变压器把电压升到所需电压，供高压电机使用，高低高方式主要用在小功率高压电机变频调速节能场合。
2 高压变频器中，什么是交－直－交方式？什么是交－交方式？
答：无论是电流源型还是电压源型变频器，其原理都是将电网交流电经全波整流电路整流成直流电。然后又经逆变电路“逆变”成频率和电压均可调的三相交流电作为三相异步电动机的变频电源。可见，在变频器的输入和输出之间，经历了“交流原直流原交流”的过程，故称为“交原直原交”变频。

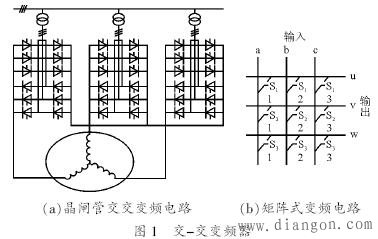

如图1 所示，交原交方式变频器主要分为晶闸管交原交变频器和矩阵式变换器两种，其特征是将交流电源不经过整流环节，而是直接通过控制开关器件的导通和关断来获取频率可变的交流电压，中间没有直流环节，所以成为交原交方式。
