数字系统的基本概念

　　数字量是指其变化在时间上和数值上均为离散状态（不连续）的物理量，这类物理量的变化可以用不同的数字反映。例如，学生成绩统计、电路中的开关状态等。

　　数字信号是用来表示数字量的信号，它在两个稳定状态之间作阶跃变化，有时又称为离散信号。数字信号有电位型和脉冲型两种表示形式。电位型信号是用电位的“高”和“低”表示数字“1”和“0”；脉冲型信号是用脉冲的“有”和“无”表示数字“1”和“0”。

　　对数字信号进行传递、变换、运算、存储以及显示等处理的电路称为数字电路。由于数字电路具有逻辑运算和逻辑判断的功能，所以又称为数字逻辑电路，或者逻辑电路。

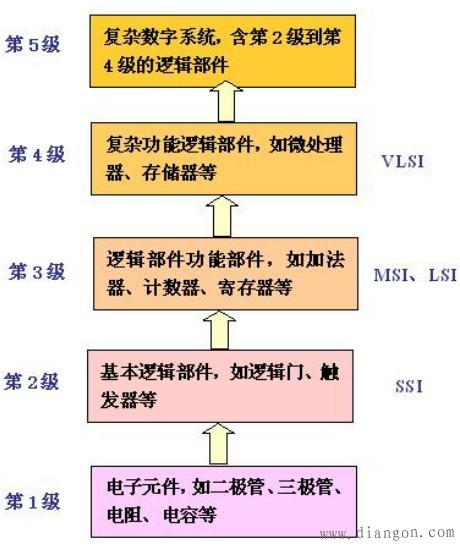

　　数字系统是由实现各种功能的逻辑电路互相连接构成的整体，它能交互式地处理用离散形式表示的信息。数字系统的层次结构如图1所示。

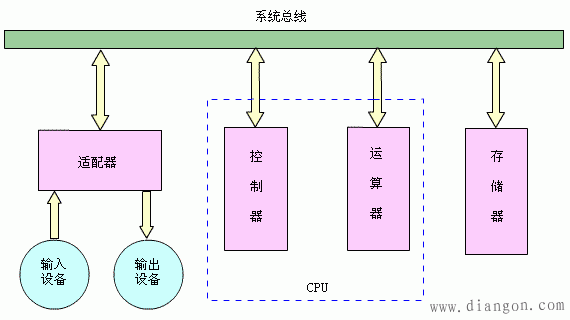

　　数字计算机就是一种最典型的数字系统，其一般结构如图2所示。

图2 数字计算机的一般结构
