稳压/恒流源实物及面板功能示意图

手机、电脑线路板检修者，往往手头备有如下图所示的检修电源，该电源的输出电压范围为0~32V，最大电流5A，既可作为稳压电源使用，同时具备恒流源功能。价在一、二百元之内，有数显功能，调节方便，可谓物美价廉。

图一中，给出两个彩图，大家先赏心悦目一下。

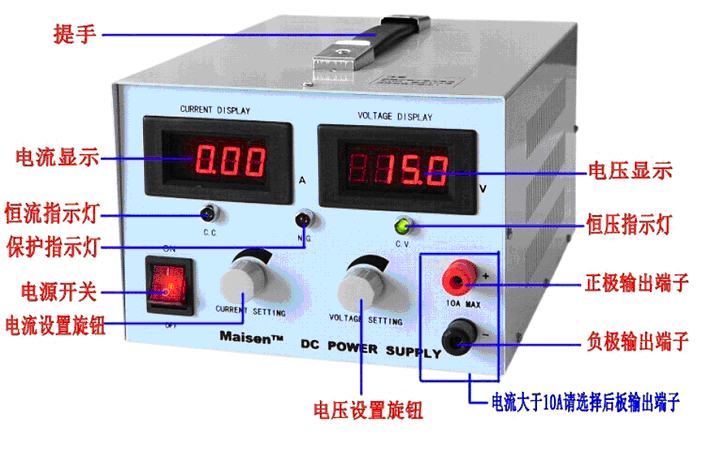

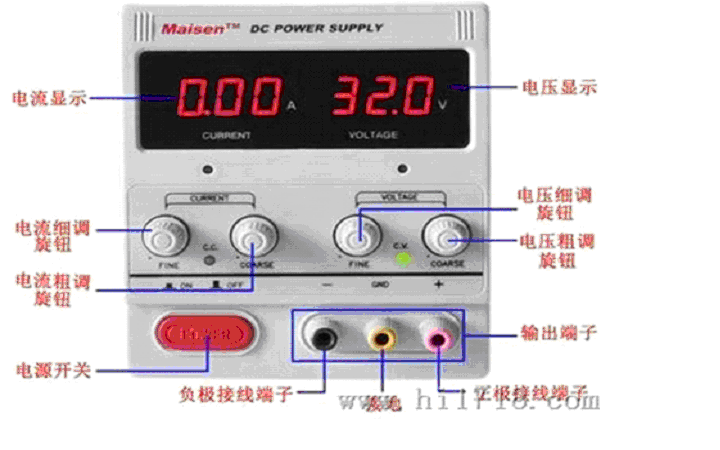

图1 稳压/恒流源实物及面板功能示意图

但一般应用者，仅把设备当作稳压电源来用，而将其恒流功能闲置一边，真是可惜。作为变频器检修者来说，如果能快速准确地确定IGBT模块、晶闸管（可控硅）模块和稳压二极管的稳压值，对提高检修功效有重大意义。

大家知道，对于上述三者元器件的检测，往往需要较高的开启电压（如IGBT的可靠开启电压应在10V以上）和较大的驱动电流（如大功率晶闸管的触发电路和维修电流可能在百mA级），想测试24V稳压值以内的稳压二极管，显然电源设备应该能提供24V以上的工作电压。用一般万用表的电阻挡和二极管挡，大多只能提供9V或1.5V的供电电压，而供电电源仅为mA级或更小，这就大大局限了万用表的测试能力，对于大功率器件仅能完成有限条件下的检测，测试器件有无直接短路还算灵光，对于器件的漏电、导通电阻增大、器件低效，则望洋兴叹，无能为力。

就我的理解，先扯几句有关恒压源和恒流源的问题。对于稳压电源，大家耳熟能详了，其性能即是在输入电源电压或负载变动时，能维修输出电压不变，有较强的电流输出能力，适应负载轻重的变化。当负载电阻变化时，及时调节输出电流的大小，以维持输出电压不变。V=IR，当负载电阻R变小时，为满足V不变，电路能自动加大I的输出。

好的稳压电源，其内阻极小，在空载、轻载和正常载荷下，输出电压稳定不变。其实质，是以输出电流的变化，来维持电压的不变。它是个不限流（电流变化无限自由）但限压的电源。

图1中维修电源的调试说明：

1、作为稳压电源应用时，先将电流调节旋钮调至最大位置（即使电源有最小的内阻，最大的电流输出能力），调节电压旋钮得到自己所需的输出电压值；

2、作为恒流源应用时，先经过第一步——调节电压旋钮得到自己所需的输出电压值，如检测IGBT模块时，使开路电压值为12V。然后第二步——将电流调节旋钮至最小位置，短接电源输出线，缓慢调节电流调节旋钮，得到所需的恒流输出值，如3A（检测大功率模块，测试电流所以要大一些）。
