电工必学：多地控制电路，原理+接线一次讲透！

在工业现场，大型设备、流水线、行车的控制，常常需要在多个位置启停设备，比如机床的床头、床尾、操作台都要能控制电机。这时候，多地控制电路就是电工必须掌握的“神技能”，今天咱们把原理和接线拆解得明明白白，新手也能直接上手！

⚙️ 电路核心逻辑：多开并联、多停串联

多地控制的核心，就靠两个接线规则，简单到记一遍就不会忘：

1. 所有启动按钮（常开）全部并联：甲地、乙地、丙地的启动按钮SB2、SB4、SB6并联在一起，只要按下任意一个，接触器KM的线圈回路就会接通，设备就能启动，同时KM的常开辅助触点实现自锁，松开按钮也能保持运行。

2. 所有停止按钮（常闭）全部串联：甲地、乙地、丙地的停止按钮SB1、SB3、SB5串联在控制回路的火线侧，只要按下任意一个，控制回路就会断开，接触器KM线圈失电，设备立刻停止。

简单说就是：按下任意启动键都能开，按下任意停止键都能停，完全实现了设备的多点位、无死角控制，再也不用来回跑着操作设备了！

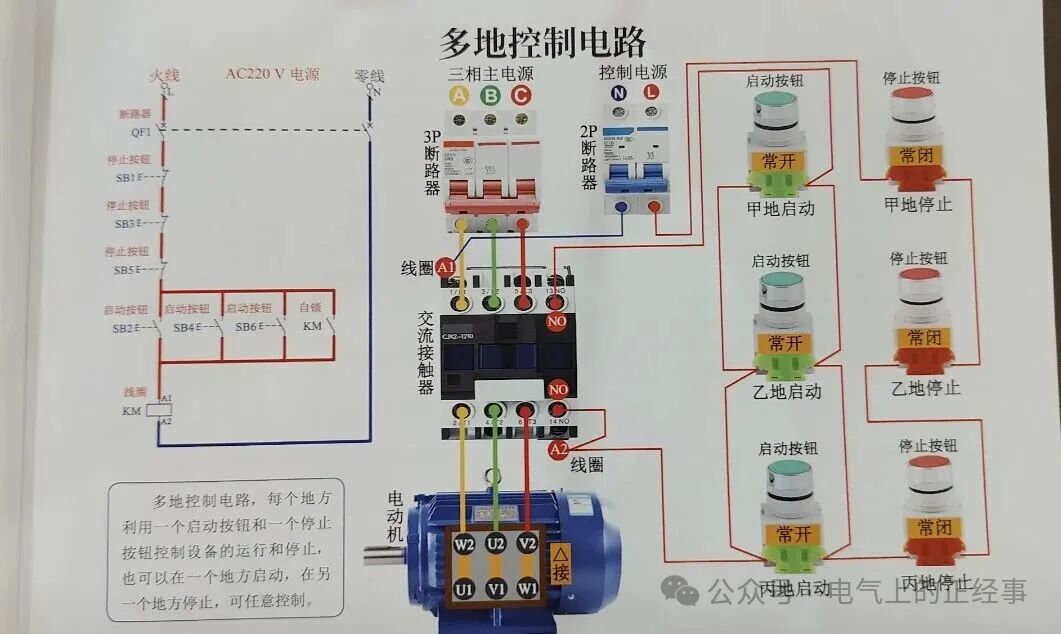

🧩 原理图+实物接线对照拆解

很多朋友说看不懂多地控制的接线，其实对着图一步步对应，根本没难度：
