二极管的引脚辨认

二极管是有极性的。电阻元件接入电路可不分极性。但二极管必须正确安装。二极管安装不正确不仅会破坏它本身，而且可能会破坏电路其他许多零件。

技术人员在检查二极管的极性时，常常要用原理图。图8－23表示二极管的简图符号。P型材料是二极管的阳极，“阳极”的意思表明吸收电子的端。N型材料是二极管的阴极，“阴极”指的是释放电子的端。注意：电子流是从阴极到阳极。

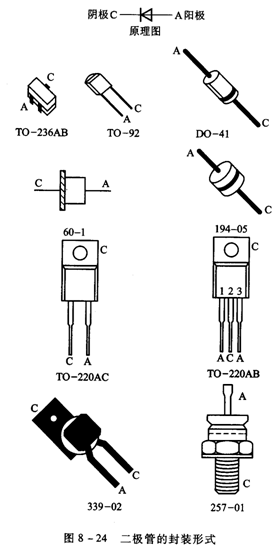

二极管有很多的封装形式。图8－24给出了一些例子，封装的材料有塑料、玻璃、金属、陶瓷、或这几种的组合。使用的尺寸和外形不很多，一般来说，器件越大，额定电流越大。二极管的封装常标明了阴极引脚。在阴极引脚边通常都有一个或多个圆环，图8-24中的DO-41封装就是采用这种方法。有一些老的封装形式使用一个斜坡或是一个 号来标明阴极端。

其它不同的封装用不同的图形表示。以辨认引脚，有少数几种印上二极管符号。虽然看不见标记，但是图8-24的194-05封装用了这种方法。TO-220AC封装有两个阴极引脚，其中金属片使两个阳极连通。引脚和金属片都可以用作二极管和电路连接端。而TO-220AB有两个阳极引脚。由于它内部有二个二极管，阳极有不同的端，但是内部两个阴极是连接在一起的。

制造商也常常会提供二极管正常极性方案和反极性方案。例如，在图8-24中，257-01封装的螺栓端在反极性方案中它是作为阳极。元件名称后跟“R”表示了反极性方案。但是，元件名称很少标到器件上。还有一个问题是制造商使用同一个封装去安放不同的器件。在图8-24中的TO-236AB、TO-220AB也常用来封装三极管。换言之，并不是一直可以通过简单的观察元件外形就能够识别元件和它们的引脚。你一定要用原理图或其他可得到的资料。

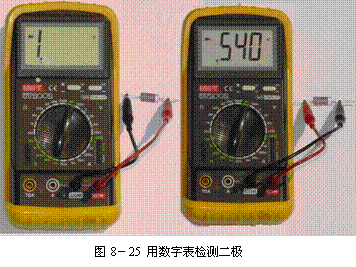

由于二极管的封装形式很容易混淆，技术人员通常使用三用表、数字多用表检测二极管和它的引脚。现在数字表已很普及，使用数字表测二极管很方便。使用数字表的二极管功能时，表的正极（红笔）就是内部电源的正极，而负极（黑笔）就是内部电源的负极。图8-25使用数字万用表的二极管检测功能，图8-25（a）电表指示1，表示二极管反向偏置，即红笔端是二极管的负极。图8－25（b）,数字表指示0.540V,表示该二极管是正向偏置，它的导通电压是0.54V，且左边是正极。对二极管正反向各测一次如果两次读数一样，该二极管就是坏的。另外，图8－25测量表示该管是硅二极管，如果是锗二极管，正向导通电压读数应低于0.3V。

图8－25 用数字表检测二极管

用欧姆表检测二极管和它的引脚是一种好的方法，然而，为了避免弄错，有两个陷井是技术人员必须注意到的。第一点，有少量的老的欧姆表有相反极性，不要认为公共端或黑引线，就是欧姆表的电源负端。第二点，欧姆表的电源电压可能不够导通二极管。这时二极管是开路（两个方向都是高阻）。大多数的数字万用表在低阻档使用0.2V的电压，记着，导通锗管要0.2V，导通硅管要0.6V。有一些特殊的高压二极管可能要求更高导通电压，这时欧姆表不能测试。

有一些老的欧姆表可能有足够的电压或电流破坏二极管。用于高频检波的二级管是很脆弱，用欧姆表检测这种二极管并不是一个好的主意。

一些数字万用表的在检测二极管时会有大约0.6mA的电流流过连接在仪器两端的元件。数字显示可以读出元件两端的电压降。通常，正偏压下，读出的值在0.25-0.75之间，反偏压下，数字表显示过量程。

表8-1显示了用数字万用表的欧姆档或二极管测试档在测试不同型号二极管的一些典型的值。条件是：在每种情况下，二极管是好的，而且仪表给的是正偏压。注意到，用欧姆档测试随着硅管电流容量（规格）增加，二极管的正向电阻也会减少，用测二极管功能档时，加在二极管上的管压降要小一些。我们还可以注意到，肖特基二极管和锗管有最低的电阻和管压降。对于肖特基二极管，我们将在下一节介绍。

二极管是非线性器件。在不同的正偏压条件下，它们有不同的电阻值，例如，我们用2kΩ档测试时，硅二极管可能有500Ω的电阻，当我们用20kΩ档测试时，可能有5kΩ的电阻。当不同的测试量程被选取后，欧姆表使二极管工作在特性曲线的不同点。图8-26表明了这一点。在特性曲线上的两个不同的测试点，我们用欧姆定律来计算它们各自的电阻值。高一点的电阻值是500Ω，低一点的电阻值是5kΩ。

表8-1用数字多用表测二极管的典型结论：

例8-5

参考图8-21，求：硅二极管，当UD=0.2V时的RD

RD = ==无穷大

一个重要的概念：若二极管的管压降小于它的势垒，二极管的电阻为无穷大。
