智能开关基本结构

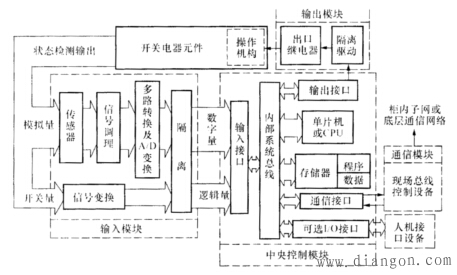

图 智能开关原理结构图
智能监控单元包括输入模块、中央控制模块、输出模块、监测模块及通信模块等。输入模块的信号主要来自开关设备控制和保护的对象，如线路、变压器、功率因数补偿装置等的运行参数，包括模拟量和开关量两类信号。中央控制模块是一个以微机CPU或单片微机为中心的最小系统，完成对开关电器元件运行状态和参数的处理，并根据处理结果或系统控制中心下达的命令，判断开关电器当前是否进行合、分操作，是否有故障并识别故障类型以及根据不同故障，按不同的方式(如反时限、短延时、瞬动等)输出保护控制信号。作为供电系统自动化的底层和现场设备，智能开关成套设备需要将大量受控设备现场记录传至系统控制室中的上位机，接受上位机传来的各种操作命令和网络重组命令，其通信模块需完成与上位机之间的信息传递。此外，作为成套开关设备，内部一次电器元件与控制单元间，不同开关设备的一次元件间往往需要互相联锁，因此输出模块不仅要输出本设备执行元件的操作信号，还需要输出各种联锁信号，输出开关量较多。
成套开关设备一次元件应包含开关柜内所有安装在一次电路侧的电器元件，如电压互感器、电流互感器、隔离开关、执行电器（断路器、接触器、负荷开关）、接地开关等。控制单元通过电压、电流互感器取得开关设备控制和保护对象的运行参数，从接地开关和各种机械联锁开关取得相关的状态信息，用做控制单元输入模块的输入。
