IGBT功率模块的测试方法

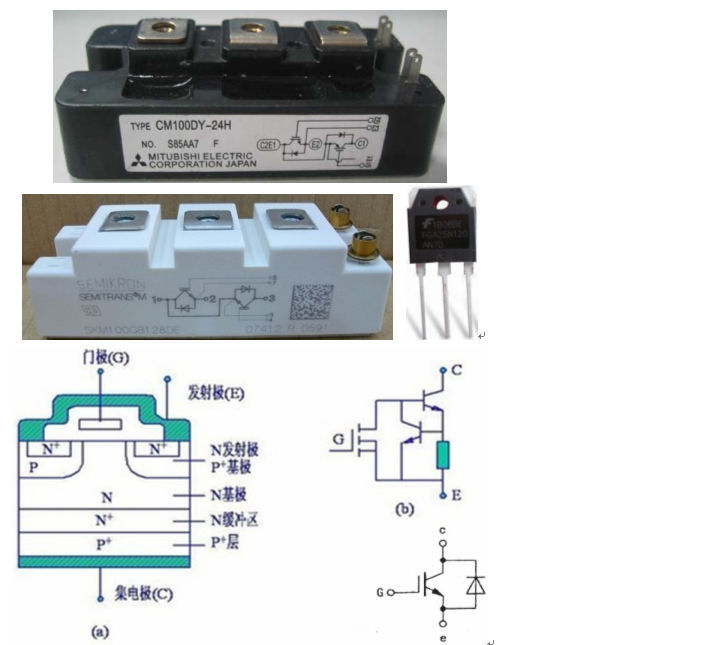

图8 IGBT器件外形与原理、符号图

（2）测试方法

IGBT的测试方法同晶闸管相近，但不需太大的开能电流，仅需一个触发电压信号即可。IGBT的典型开通电压为15V，对于功率模块可送入3A左右电流，小功率器件，送入适宜的电流值。连接电路后，可用手指在集电极和控制极之间触碰一下，即能开通IGBT。此际显示导通管压降和导通电流值；用小指短接G、E极，即能使IGBT关断，此时显示电压值由开通电压值变为15V，显示电流值为0。

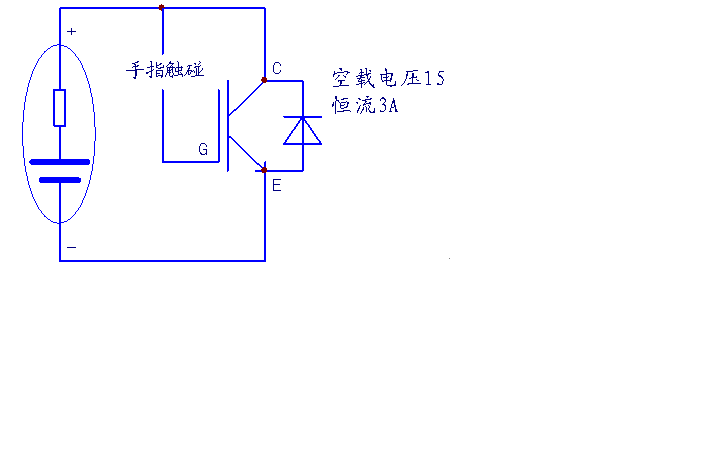

图9 IBGT测试连线示意图

符合上述检测条件，IGBT是好的，否则IGBT已坏。
