传感器选用原则

一．动圈式磁电式传感器
（1）线速度型（2）角速度型（3）等效电路 将传感器与电压放大器连接时，其等效电路如图所示。图中e是发电线圈感应电势；Z0 是线圈阻抗；RL 是负载电阻(含放大器)；CC 是电缆
线分布电容；RC 是电缆导线的电阻(可忽略)，故等效电路中输出电压简化为

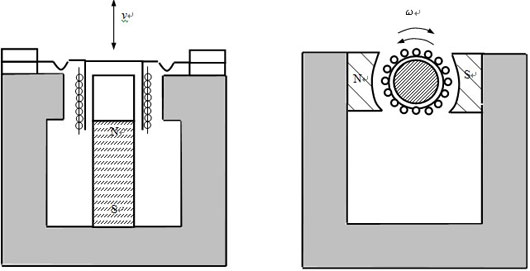

图1 动圈式磁电传感器工作原理

二．磁阻式
原理：磁阻式传感器的线圈与磁铁彼此不作相对运动，由运动着的物体（导磁材料）来改变磁路的磁阻，而引起磁力线增加和减弱，使线圈产生感应电动势。
特点：磁阻式传感器使用简便，结构简单，不同场合用来测量转速、偏心量、振动等。
