周期性非正弦稳态电路分析思路

【周期性非正弦稳态电路】 线性时不变电路在周期性非正弦电源作用下达到稳态，称为周期性非正弦稳态电路，其响应亦是周期性非正弦形式。

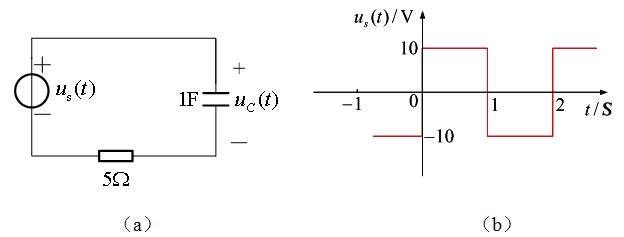

【周期性非正弦稳态电路的分析思路】 如图12-1-1（a）所示线性时不变电路，激励为方波，如图12-1-1（b）所示。如何计算电容上的稳态电压呢？

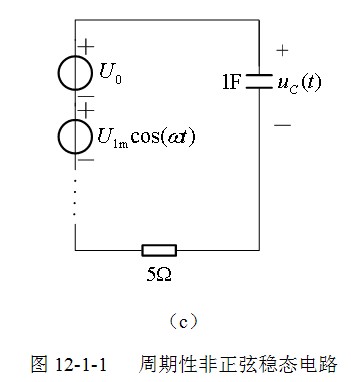

我们已经讨论了直流电源激励下的稳态响应和正弦电源激励下的稳态响应问题。如果将图12-1-1（b）所示展开成傅立叶级数，形如，相电压多个电压源的串联，图12-1-1（a）所示电路可以变为图12-1-1（c）所示电路。在图12-1-1（c）所示电路中应用叠加定理，即通过计算直流激电源励下的稳态响应和不同频率的正弦电源激励下的稳态响应，叠加得到电容上的稳态电压，即电路的非正弦稳态响应。
