入侵报警系统报警探测器和地址码模块的连接方法

　　下面以某型号主动红外探测器为例讲述报警探测器和地址码模块的连接方法。

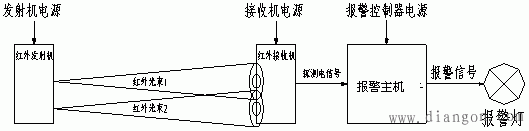

　　主动红外探测器工作原理如图：
　　
　　　　　　　　　　　图1　主动红外探测器工作原理如图

　　红外发射机通常采用互补型自激多谐振荡电路作调制电源，它可以产生很高占空比的脉冲波形。用大电流窄脉冲信号调制红外发光二极管，发射出脉冲调制的红外光。红外接收机通常采用光电二极管作为光电传感器，它将接收到的红外光信号转变电信号，经信号处理电路放大、整形后驱动继电器接点产生报警状态信号。

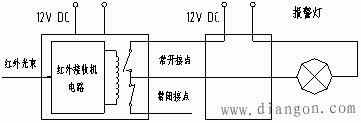

　　① 主动红外探测器常开接点输出原理。
　　
　　　　图2　主动红外探测器常开接点输出原理
　　② 主动红外探测器常闭接点输出原理
　　
　　　　图3　主动红外探测器常闭接点输出原理

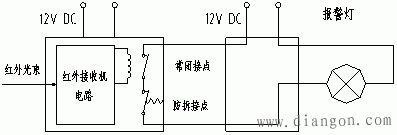

　　③ 主动红外探测器常闭/防拆接点串联输出原理
　　
　　　　图4　主动红外探测器常闭/防拆接点串联输出原理

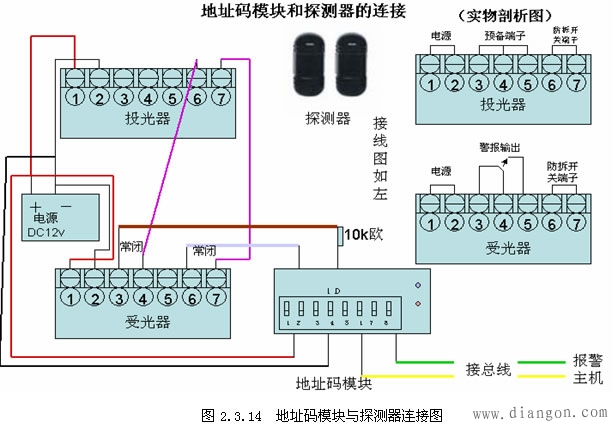

　　该探测器的投光器与受光器的3、4和6、7两个端子均为常闭型(未接线之前可通过测两个端子之间的电阻来确定,若电阻无穷大则3、4和6、7均为常开型,若为零则为常闭型),只要有断路(无论3、4之间或6、7之间断开)都会使投光器和受光器内部产生信号并通过传输线路传送到地址码模块内,地址码模块对信号进行加工,加上自己当前地址信息,再通过信号线(总线：绿、黄)传输到信号控制设备(如报警主机).如图5所示。
　　

　　注意:
　　1.当多种线与同一个总线或电源接口相连的时候要注意接触是否可靠。尤其是无法将信号通过总线传到报警主机(报警灯亮但报警主机不报警)时应首先检查此问题.
　　2.注意地址模块拨码正确(N 1),将1到8从大到小排好,拨ON则为1, OFF则为0.然后按二进制转化成十进制的值再加1便得到该地址码所表示的地址.(8=1,7=2,6=4….1=128)
　　3.注意光轴的对准。
　　4.防拆开关6、7与信号输出端3、4从图可看出是一个闭合串联回路,只要保证闭合回路便可,接法有多种,但我们在接线时应注意省线和明了。
